DW10ATED Automatischen Flachriemen-Spanner reparieren

[Marsalek]

Liebe Kollegen,

aus der Seite des Flachriementriebs an meinem X2 HDi (DW10ATED) kommt ein ratterndes Geräusch. Im Moment intermittent, ca. 10 s Geräusch und 10 s Pause, es ist drehzahlabhängig. Wenn ich den Rillenriemen entspanne, ist das Geräusch weg. Ein Hörtest mit einem langen Schraubendreher am Ohr und dem anderen Ende an der Schraube der Kunststoffrolle am federbelasteten Spanner zeigt, dass das Geräusch an dieser Spannrolle am Stärksten ist. Die Kunststoffrolle hat am Umfang ein Axial-Spiel von ca. 3 mm.

1. Sind die Symptome ein eindeutiges Zeichen dafür, dass die Kunststoffrolle der Übeltäter ist?

2. Wie wechselt man am HDi die Kunststoffrolle? Ich bekomme die Halteschraube der Rolle nicht gelöst. Hat sie ein Linksgewinde? Womit arretiert man den Spanner? Kommt man von oben dran, oder muss man das Vorderrad abmontieren und von der Seite weiter operieren?

3. Die Kunststoffrolle gibt es beim Citroen nicht einzeln. Wo soll ich sie kaufen, wenn sie noch mindestens  5 Jahre halten soll? (Ein Link wäre am Besten)

4. Kann man nur das Rillenkugellager ersetzen? Hat jemand die richtige Bezeichnung des Lagers? Bekomme ich es im Schraubstock aus- bzw. eingepresst?



Vielen Dank für eure Tipps!

Karel



Bearbeitet 15. Oktober 2016 von Marsalek

[sturmdres]

Nur komplett ersetzen alles andere ist Murks und führt zu abgeworfenem Riemen. Das kostet nicht viel.

Bearbeitet 15. Oktober 2016 von sturmdres

[TorstenX1]

Sturmdres hat völlig Recht meiner Meinung, und die Schraube hat nach meiner Erinnerung tatsächich Linksgewinde.

[Marsalek]

22 hours ago, sturmdres said:

Nur komplett ersetzen alles andere ist Murks und führt zu abgeworfenem Riemen. Das kostet nicht viel.

Hallo zusammen und danke für eure Tipps!

Wie meintest Du es? Die ganze Kunststoffrolle ersetzen, oder den ganzen Spanner?



Grüße

Karel

[sturmdres]

Den ganzen Spanner ersetzen, ist viel Arbeit, aber nur Markenware nehmen, schau mal bei Ebay. Zusätzlich die Umlenkrolle - auch nur Markenware. SKF oder so. Dann noch die Spannfeder, da ist es eigentlich egal welche Marke. Da kann man auch Mapco nehmen. So sieht der Rippenriementrieb beim 2.1 TD aus, für den HDI schau mal in den Online-Katalogen von Schäffler, Gates, Contitech etc. Man sieht den Teilen in eingebautem Zustand oft nicht an, daß sie verschlissen sind. Der aufwändige Tausch wird von vielen Besitzern gescheut. Herumdoktern kostet 10 mal soviel Zeit.

Bearbeitet 16. Oktober 2016 von sturmdres

[bx-basis]

Die automatische Spannrolle ist mit genau EINER Schraube befeetigt, kompliziert ist das nun wirklich nicht. Eine Spannfeder wie bei der Murks-Konstruktion des 2.1ers gibt es nicht, ist alles im Riemenspanner integriert.

[Marsalek]

Hallo an alle,

habe eben die Reparatur feritg:

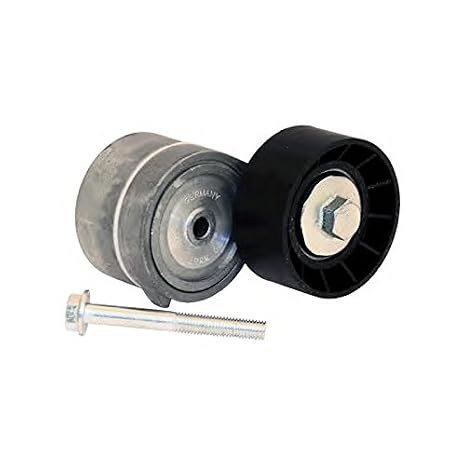

Die Rolle an sich ist mit einer Schraube mit LINKSgewinde befestigt. Sie lässt sich aber nicht rausschrauben, da der Träger im Wege steht. Am einfachsten arretiert man den Spanner, entfernt die Plastikabdeckung vorm VR Rad und löst die Zentralschraube des Spanners. Danach hilft, die untere (exzentrische) Spannrolle abzuschrauben, um den Spanner nach unten raus zu ziehen. Der neue Spanner kommt wieder von unten rein usw. Danach spannt man nur den Riemen e basta.

Mein FLachriemen war 6PK1736 aber war zu lang. Man konnte ihn nicht ausreichend spannen, auch wenn die "manuelle" Spannrolle am "Anschlag" war. Demnächst nehme ich einen kürzeren Riemen.

Danke an alle für die hilfreichen Tipps!

Grüße

Karel

[Kroack]

Je nach Marke des Klimakompressors ist der Riemen auch kürzer

[bx-basis]

6PK1736 ist lt. Katalog bereits der kürzere der beiden Riemen, die andere Ausführung wäre 6PK1747/1750...

[Marsalek]

Ja, nach VIN stehen im Katalog nur die 1736 und 1750 mm lange Riemen.  Und der kürzere Riemen immer noch zu lang ist. Als ich den Xantia 2005 gekauft habe, sahen die Aggregate original aus...

[Tim Schröder]

Riemen richtig aufgelegt? Wenn man da Fehler macht, ist der Riemen schnell mal etwas zu lang.

[Ronald]

Da gibt es noch eine "Exzenterrolle". Ab Seite 74 (auf dem Blatt) : http://service.citroen.com/dtt/CDP/code/de_DE/Xantia/index_am.html

Ronald

Bearbeitet 18. Oktober 2016 von Ronald

[Marsalek]

Danke Tim und Ronald für den Hinweis! Ja, er ist richtig aufgelegt. Habe mir den Originalzustand aufgemalt und nachher noch mit Bildern aus dem Netz verglichen. Er sitzt wie im von Ronald verlinkten Carnet abgebildet.

Der Riemen 6PK1736 ist nur um einige mm zu lang und wird mit dem autom. Spanner auch noch genug gespannt. Das einzige Problem ist, dass nur durch das Drehen der exzenter-Spannrolle ich den Arretierungsstift aus dem automatischen Spanner nicht raus bekomme. Dafür muss ich den autom. Spanner mit einem 15er etwas entspannen. Es war genau so auch mit dem vorigen Riemen, der mind. 6 Jahre gehalten hat.

Bearbeitet 18. Oktober 2016 von Marsalek

[sturmdres]

Vielleicht sollte ich zum HDI wechseln. Ich hatte vor Jahren schon mal einen, leider ist der Motor damals ohne Vorwarnung geplatzt (Loch im Kolben, tröpfelnder Injektor?) Der Gute wartet immer noch auf Schlachten oder Instandsetzung.

Bearbeitet 18. Oktober 2016 von sturmdres

[Tim Schröder]

vor 41 Minuten, Marsalek sagte:

 Das einzige Problem ist, dass nur durch das Drehen der exzenter-Spannrolle ich den Arretierungsstift aus dem automatischen Spanner nicht raus bekomme. Dafür muss ich den autom. Spanner mit einem 15er etwas entspannen. Es war genau so auch mit dem vorigen Riemen, der mind. 6 Jahre gehalten hat.

Das war bei meinem 2,5td auch so und unproblematisch. Wenn der Riemen nicht flattert würde ich das so lassen.

[Marsalek]

Danke Tim für die Beruhigung. Der Riemen läuft ruhig und flattert nicht. Ich lass' es auch so, wie es ist.
