Suche ET-Nr.für unseren Mittelmotor-AX: Handbremsseil mit T-Ende

[spätActiva]

Hallo Leute,

bei unserem Mittelmotor-AX ist das Handbremsseil gerissen. Es ist wegen des Motorumbaues eine Eigenkonstruktion ... hoffentlich aus Originalteilen. Die beiden Seile von der Wippe zu den Bremssätteln habe ich schon identifiziert. Jetzt fehlt mir noch das Seil vom Handbremshebel zur Wippe.
Der Handbremshebel ist höchstwahrscheinlich original vom AX, evtl. aber auch vom ZX 1.4i. Das Seil wird mit einem T-förmigen Ende in den Handbremshebel eingehängt, die Seele ist kunststoffbezogen und mindestens 900 mm lang. Form und Aussehen der Hülle (so es denn eine gab) ist unbekannt, denn sie ist nicht verbaut.

Kann mir jemand mit einer ET-Nr. und/oder einer Quelle weiterhelfen?

Stefan

[sille_cx]

ich denke der ist tot

[spätActiva]

Nee, isser nich. Wieso denkst Du so?

Muss nur inzwischen wieder zur HU und da sollte die Handbremse funktionieren, gelle?!

[sille_cx]

war der net in der mitte durch



[CX20 Prestige]

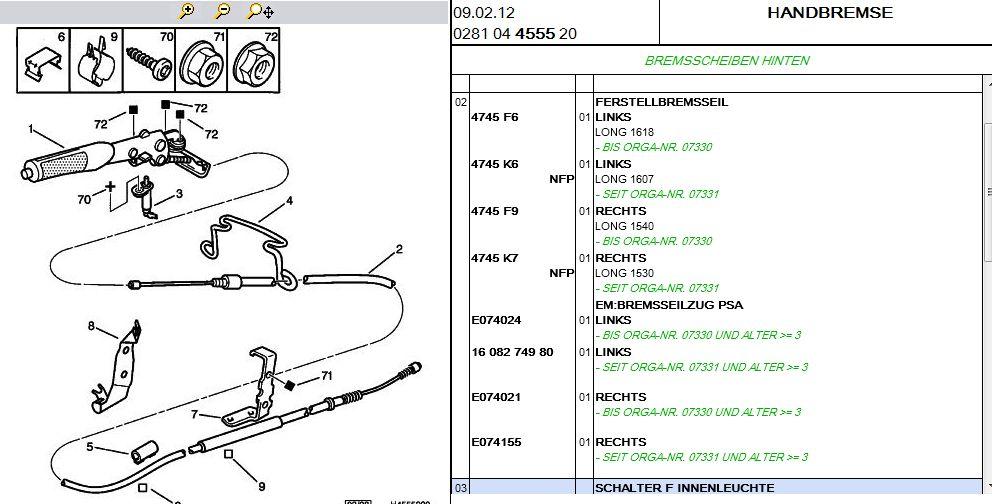

Hallo Stefan, hier die Nummern hoffe es hilft. Gruß André

[spätActiva]

Hallo André!
Danke für den Auszug.
Passt bei unserem Eigenbau leider nicht. Der hat ein einzelnes Seil, dass mit besagtem T-Ende ("Hammerkopf") unten in den Handbremshebel eingehängt ist. Die Wippe zu den beiden Bremsseilen der Räder kommt erst nach ca. 85 cm und hat auch nicht diese Hakenenden wie hier beim AX, sondern Schlitze , in die die verdickten Bowdenzugenden eingefädelt werden..
Ich werde bei Gelegenheit mal ein Foto nachreichen.
Gruß Stefan

[CX20 Prestige]

Na dann eben mal die Variante ZX für Scheibenbremse.

[bx-basis]

Muß von einem Wagen mit 3 Seilen stammen. Xantia, XM und Eurovan (Evasion/C8/Jumpy) fallen mir da spontan ein.

Oder Teile vom Anhänger ?

[spätActiva]

Danke an CX20Prestige. Das Bild zeigt den hinteren Teil der Lösung an unserem AX. Die zugehörigen Seile habe ich gefunden und bereits bestellt.

Es fehlt das zentrale Seil ab Handbremshebel unserer 3-teiligen Lösung. Habe leider bisher nichts finden können, auch nicht unter "Xantia bei den üblichen Teilehökern. Zugriff auf das Service-Portal habe ich leider nicht.

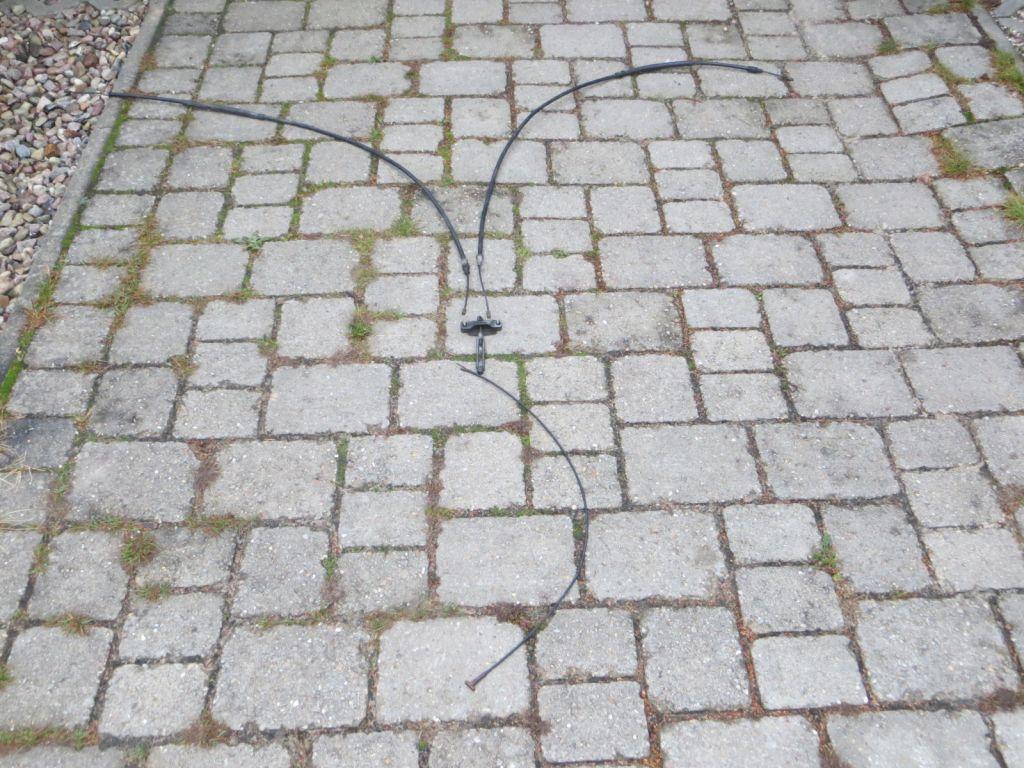

Ich habe mal 2 Bilder gemacht.

Es fehlt das abgerissene Ende des Zentralseiles. Da was mit einer Seilschelle eine Schlaufe durch die Öse mit Gewindestange vom Schekel zur Längeneinstellung gelegt.

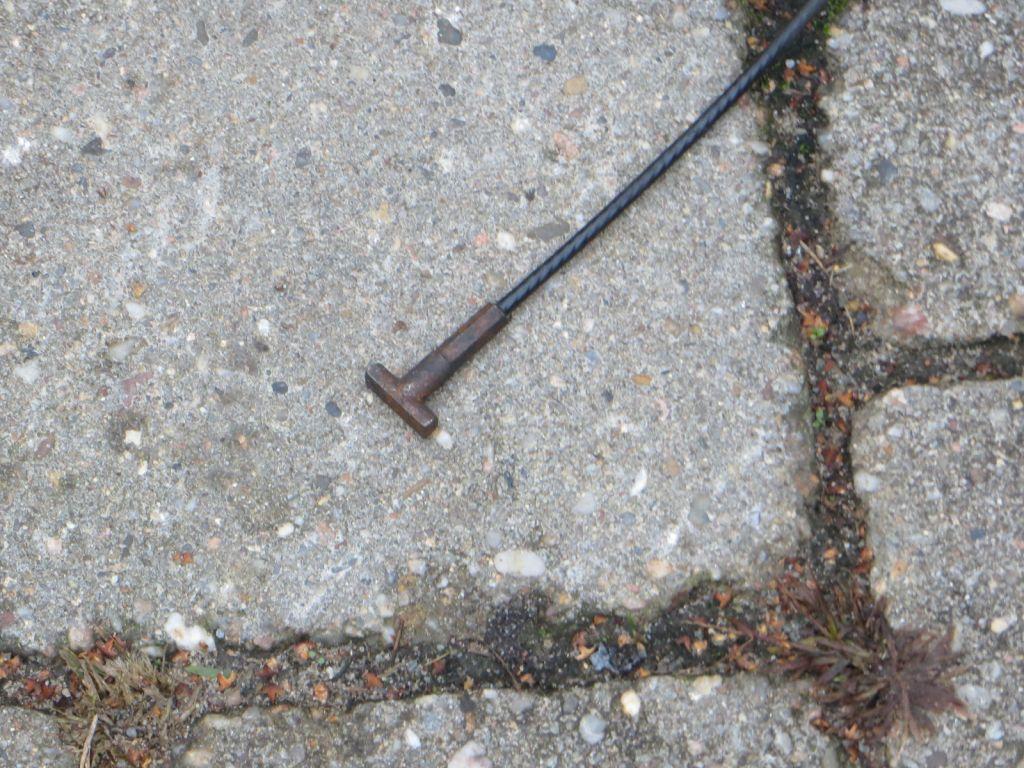

Hier noch das T-Ende des Zentralseiles zum Einhängen in den Handbremshebel:

Dank und Gruß
Stefan

[bx-basis]

Sieht für mich nach Anhängerzubehör aus...

[Silvercork]

... kein Wunder, dass das Seil in der Schlaufe reißt/durchscheuert! Da fehlt ne Kausche in der Schlaufe, die das Durchscheuern vermeidet.

Die Kausche (für 4mm Seil?) wird eingelegt und direkt dahinter mit einer "Seilschelle" (richtig: Seilklemme oder "Frosch") gesichert gegen rausfallen. Also in die Seilschlaufe die Kausche einlegen, dann die Kausche durch verkleinern der Schlaufe  mit der Seilklemme sichern. Kausche:

(... übrigends sitzt die hintere Klemme auf dem Bild falsch. Fachmännisch wird sie um 180° zur ersten versetzt montiert!)

ZUm Einstellen würde sich ein Spannschloß empfehlen. Zur Auswahl würde ich ein M6 und ein M8 kaufen. Eine Öse direkt in die geöffnete Kausche vor dem Einlegen in die Schlaufe befestigen.

Dann reicht auch vielleicht dein altes Restseil.

http://images.google.de/imgres?imgurl=https%3A%2F%2Fwww.lamprecht24.de%2Fmedia%2Fimages%2Forg%2FSpannschloss%20%C3%96se%20%C3%96se.JPG&imgrefurl=https%3A%2F%2Fwww.lamprecht24.de%2Fketten-drahtseile-spannschloesser%2Fspannschloesser-din-1480-verzinkt%2Fspannschloss-oese-oese-verzinkt-din-1480&h=517&w=610&tbnid=rlH-OUx1pau4tM%3A&docid=uFX7tNdB1XtA2M&ei=WXkQWP60BO6S6QT9woCoBw&tbm=isch&client=firefox-b&iact=rc&uact=3&dur=1725&page=2&start=22&ndsp=18&ved=0ahUKEwi-xf38lfjPAhVuSZoKHX0hAHUQMwhEKBcwFw&bih=659&biw=1024

Auf der anderen Seite wie gehabt den Schäkel.



[spätActiva]

Danke für Eure Hinweise.

Spannschloss habe ich irrtümlicherweise "Schekel" genannt -  ist dabei (im oberen Bild, aber schlecht zu erkennen) und die Kausche hat es möglicherweise auch gegeben. Das abgerissene Stück mit der Schlaufe und der Öse zum Spannschloss fehlt wie gesagt auf dem oberen Bild.

Gerissen ist das Seil vor der Schlaufe (mit oder ohne Kausche) wegen massiver Gewalteinwirkung meinerseits, denn die Bremswirkung war ... bescheiden.

Ich brauche v.a. ein geeignetes Stahlseil mit dem T-Ende.

Die ebay-Trefferlisten zu "Handbremsseil" und "Handbremsseil Anhänger" haben mich leider nicht weitergebracht ... mir fehlt irgendwie die "Kreativität" beim Suchen ...

Dank und Gruß
Stefan

[Henry K]

was ist denn als Mittelmotor verbaut wenn ich fragen darf?

[bx-basis]

www.anhaengerteileshop.de

[spätActiva]

vor 1 Stunde, Henry K sagte:

was ist denn als Mittelmotor verbaut wenn ich fragen darf?

Guckst Du hier
