Xantia X2 HDI Zuheizer D3WZ ohne Funktion

[Jan He]

Genial! Vielen Dank! Download war problemlos möglich.

vor 13 Stunden schrieb schwinge:

Dein Frieren hat nun ein sehr nahes Ende.

Du traust mir ja was zu, danke!

Wenn ich das richtig verstehe, komme ich ohne Diahnosegerät nicht weiter, um die Zähler auf Null zu stellen.

Nur welches soll das sein? Über die Lexia soll es ja scheinbar funktionieren, aber tut es in der Praxis nicht.



[schwinge]

Ich denke schon, Lexia. Dazu muss aber die Diagnoseleitung verbunden sein, das solltest du als allererstes überprüfen. Schaltbild ist ja drin. Anderenfalls besorg dir von Eberspächer die Diagnose. Ich machs für meine Webastos am XM ja auch nicht anders. Spezielles Diagnoseinterface gekauft zum Anschluss direkt an das Heizgerät (werde mir aber zukünftig eine Leitung auf einen freien Pin am Diagnoseanschluss im Fahrzeug legen), Software auf dem Laptop installiert, schon ist man "drin".

Ohne Diagnose macht es absolut keinen Sinn, an elektronisch gesteuerten Einheiten nach Fehlern zu suchen.

Bearbeitet 20. Februar 2022 von schwinge

[Nihonnezumi]

Am 20.2.2022 um 11:52 schrieb Nihonnezumi:

immer eine Fehlermeldung.

Danke ! Am PC ging es dann.

[Jan He]

Habe mich jetzt mal in Ruhe der Diagnose widmen können.

Meine Vermutung ist, dass das Schaltbild nicht vom Xantia ist. Könnte es vom C5 sein?

- Der Stecker hat im Xantia ja 4 Pole, im Schaltbild sind es 5. Und die Steckerbelegung ist komplett anders.

Die Diagnoseleitung des Zuheizers ist blau/weiß und nicht an Pin 1.

- Die Diagnoseleitung des Zuheizers soll an Pin 38 des Motorsteuergeräts gehen. Im Xantia gibt es dort keine Verbindung (ist ja bekannt). Stellt man diese her, geht die Diagnose auch nicht und auch das Motorsteuergerät lässt sich dann nicht mehr auslesen. Verbindung wieder weg, Motorsteuergerät wieder auslesbar.



Würde gerne wissen, ob es jemand geschafft hat, den Zuheizer "Lexia-fähig" zu machen. Eine extra Diagnoseeinheit wollte ich mir nicht gerne zulegen.

Also erstmal doch noch weiterfrieren.

VG

Bearbeitet 21. August 2022 von Jan He

[AndreasRS]

vor 9 Stunden schrieb Jan He:

Meine Vermutung ist, dass das Schaltbild nicht vom Xantia ist. Könnte es vom sondern C5 sein?

Sag mal bitte die Organummer und welcher HDi.

Grüße
Andreas

[Jan He]

Orga 8786

RHZ ("gelber HDi") 110

Danke! Jan

[AndreasRS]

Ich sehe gerade, es gibt mehrere Pläne in BRE 0708 (ab Orga 8576)

12.5: DW10TD/L3 Bosch EDC15C2 mit Klimaanlage oder Hydractiv
         (müsste eigentlich RHY sein, aber steht steht RHZ dabei)

12.6: DW10ATED/L3 Bosch EDC15C2
12.7: DW10ATED/L3 Bosch EDC15C2 mit Klimaanlage oder Hydractiv
12.8: DW10ATED/L4 Bosch EDC15C2
12.9: DW10ATED/L4 Bosch EDC15C2 mit Klimaanlage oder Hydractiv

Grüße
Andreas

Bearbeitet 21. August 2022 von AndreasRS

[Jan He]

Dann ist es wohl 12.7 (DW10ATED/L3), was ich brauche. Das sollte der RHZ sein.

Der DW10TD muss auch meiner Meinung nach der RHY sein. Der L4 ist der RHT.

[AndreasRS]

Hallo,

vor 2 Stunden schrieb Jan He:

Das sollte der RHZ sein.

Der L4 ist der RHT.

Ich hätte nicht nachgefragt, wenn es – laut Buch – nur einen RHZ gäbe.

Einen RHT scheint es nicht zu geben
https://de.wikipedia.org/wiki/PSA-EW/DW-Motor
https://fr.wikipedia.org/wiki/Moteur_EW_/_DW





Grüße
Andreas

Bearbeitet 21. August 2022 von AndreasRS

[Jan He]

vor einer Stunde schrieb AndreasRS:

Einen RHT scheint es nicht zu geben

Ich habe die entsprechende Seite aus England erwischt, da stand es so. Wer rechts lenkt, hat vielleicht auch andere Motorbezeichnungen.  Dann muss der L4 wohl der RHW sein.

Vielen Dank für den Plan. Kannst Du dazu noch die Übersicht der Bauteile hier einfügen? Den Zuheizer kann ich hier gerade nicht identifizieren.

Grüße,
Jan

[AndreasRS]

Hier "meine" Aufstellung ... wenn einzelne Nummern fehlen, bitte durchgeben. Ist eine Zusammenstellung aus verschiedenen Modelljahren, sicher immer noch nicht vollständig:







Hinweise zu Schaltplänen



1.7 KENNZEICHNUNG VON ABKÜRZUNGEN

Folgende Abkürzungen sind an den Anschlüssen bestimmter Bauteile angebracht

+ BB   Dauer-"+"

+ AA  "+" über Zubehörstellung Zündschloss

+ CC   "+" über Zündschloss (Zündung)

+ KK  "+" über ausgeschaltete Zündung

+ VV  "+" bei Standlicht



1.8. FARBKENNZEICHNUNGEN

BA      Weiß

BE       Blau

BG      Beige

GR      Grau

JN       Gelb

MR      Braun

MV     Lila

NR      Schwarz

OR      Orange

RG      Rot

RS       Rosa

VE      Grün

VI        Violett

VJ        Grün/Gelb









KABELBÄUME

10 AV           Vorne

12 US FR      Bremsbelagverschleiß – Motorraum

16 GMV       Kühlerventilator(en) – Motorraum

17 BR/AV    Nebelscheinwerfer – Stoßstange

20 MOT        Motor – Motorraum Mitte

21 JN             Motor – Motorraum rechts

30 ABR         ABS – Motorraum und unterm Wagen

32 SUSP        Federung – Motorraum & unterm Wagen

50 P/B          Armaturenbrett

46 HAB        Innenraum

52 PLAF       Deckenleuchte – A-Säule rechts

56 CLM        Klimaanlage – Armaturenbrett

75 AR/D      Hinten rechts

77 VL/G      Heckklappe links – C-Säule links

78 VL/D      Heckklappe rechts – C-Säule rechts

STECKER

IC01    In Spritzwand (links, Nähe Scheibenw.)

IC02    zw. Motorraum & Kotflügel links

IC03    In …

IC04    Im Motorraum, Nähe Sicherungskasten

IC04A Im Motorraum, Nähe Sicherungskasten

IC05    zw. Motorraum & Kotflügel rechts

IC06    zw. Motorraum & Kotflügel rechts

IC07    In Stoßstange, links, für Nebelscheinwerfer

IC08    Im Motorraum, Nähe Scheinwerfer links

IC09    In …

IC10    Im Motorraum, Nähe Scheinwerfer links

IC11    In …

IC20    Im Fahrer-Fußraum, ganz links unten

IC20A Im Fahrer-Fußraum, Nähe Lenksäule

IC20B Im Fahrer-Fußraum, Nähe Lenksäule

IC25    Im Fußraum vorne rechts

IC25    Im Fahrer-Fußraum, über IC20

IC37    Im Fußraum, hinter dem Fahrersitz

IC38    Im Fußraum hinten, ganz rechts

IC39    Im Motorraum, Nahe Spritzwand, eher rechts

IC40    Im Fußraum ganz rechts oder Tür

IC40A Im Fußraum ganz rechts oder Tür

IC50    Stecker in C-Säule rechts

IC50A Stecker in C-Säule rechts

IC52    Stecker in C-Säule links (75 AR/D – 77 VL/G)

MASSEPUNKTE

M001  Massepunkt links neben der Batterie

M002  Massepunkt auf dem rechten Kotflügel

M003  Massepunkt am Querträger unter dem Fahrersitz
            Nähe Mitteltunnel

M004  Massepunkt am Querträger unterm Beifahrersitz
            Nähe Mitteltunnel

M005  Massepunkt am linken Rücklicht

M006  Massepunkt am rechten Rücklicht

B002   Verzweigung Masse. Links an dem großen Blech,
            das zwischen Karosserie und Lenksäule ist,
            erreichbar nach Ausbau der Matte über den
            Pedalen. Zeichnung im Plan 20.1

B003   Verzweigung Masse, direkt unter B002.

BAUTEILEVERZEICHNIS

BB00   Batterie

BB10   Sicherungskasten im Motorraum

BMF1 Großsicherungskasten

BMF2 Großsicherungskasten

BF00   Innenraum-Sicherungskasten

BF01

B001   Verzweigung "+" Standlicht. Links an dem
            großen Blech, das zwischen Karosserie und
            Lenksäule ist, vermutlich auf der Innenseite, also
            zum Lenkrad hin.
            13-polig, braun, Zeichnung bei Plan 20.1

B002   Verzweigung Masse. 13-polig, braun. Links am
            großen Blech, das zwischen Karosserie und
            Lenksäule ist, erreichbar nach Ausbau der Matte
            über den Pedalen. Zeichnung im Plan 20.1.

B003   Verzweigung Masse, 13-polig, braun.
            Direkt unter B002
B004   Plusverteiler hinter der Batterie

CA00  Zündschloss

C001   Diagnosestecker

C8201 Stecker elektronische Wegfahrsperre

C3100 Stecker für Anhängerkupplung (Nähe Rückl. re.)
            Mit Nebelrücklicht, Rückfahrlicht und Dauerplus

CT00   Drehschalter Lenkrad (Schleifring/Wickelspule)





V1000 Ladekontrollleuchte

V1150 Vorglüh-Kontrollleuchte (Diesel)

V1300 Motorkontrollleuchte

V2320 Kontrollleuchte linker Fahrtrichtungsanzeiger

V2330 Kontrollleuchte rechter Fahrtrichtungsanzeiger

V2600 Kontrollleuchte Standlicht

V2610 Kontrollleuchte Abblendlicht

V2620 Kontrollleuchte Fernlicht

V0004 STOP-Warnleuchte

V4020 Kontrollleuchte Kühlmitteltemperatur

V4040 Kontrollleuchte Mindeststand Scheibenwaschanl.

V4050 Kontrollleuchte Wasser im Sammelbehälter

V4110 Kontrollleuchte Motoröldruck

V4120 Kontrollleuchte Motorölstand

V4130 Kontrollleuchte Motoröltemperatur

V4300 Kontrollleuchte Kraftstoffreserve

V4400 Kontrollleuchte Feststellbremse

V4430 Kontrollleuchte Bremsbelagverschleiß

V4730 Kontrollleuchte Sicherheitsgurt

V4800 Kontrollleuchte Katalysatortemperatur

V6640 Kontrollleuchte Flüssigkeitsstand LHM

V7000 Kontrollleuchte ABS

V7050 Kontrollleuchte ESP (nicht benutzt)

V7700 Testleuchte Hydractiv-Federung (nicht benutzt)



0002    Schalter Beleuchtung/Signalanlage

0004    Kombiinstrument (mit Tacho, Drehzahlm. etc.)

1000    Anlasser-Sicherheitsschalter (Automatikgetriebe)
            und Rückwärtsgangschalter (Automatikgetriebe)

1005    Anlasser-Sicherheitsrelais (Automatikgetriebe)

1010    Anlasser

1020    Lichtmaschine

1104    Elektrosteuerventil Vorverstellkorrektur

1105    Zündmodul

1115    Sensor Zylinderkennung

1120    Klopfsensor

1125    Gaspedal-Kontaktschalter

1135    Zündspule

1136    Zündspulen-Kondensator

1150    Vorglühsteuergerät

1156    Nachglührelais

1157    Nachglüh-Thermoschalter

1160    Glühkerzen

1203    Crash-Schalter

1208    Diesel-Einspritzpumpe (Spritzversteller,
            el. Abstellvorr., Sicherheitsschalter)

1211    Kraftstoffpumpe und Tankgeber

1215    Elektrosteuerventil Aktivkohlefilterbelüftung

1217    Elektrosteuerventil Abschaltung
            Aktivkohlefilterbelüftung

1220    Kühlmitteltemperaturfühler für Motor (grün)

1225    (oder 1226?) Schrittmotor Leerlaufregelung

1230    Zusatzluftschieber

1232    Leerlauf-Unterstützungsventil

1233    Elektrosteuerventil Ladedruckregelung

1238    ACAV-Elektrosteuerventil

1239    Leerlaufdrehsteller

1240    Ansauglufttemperaturfühler

1244    EGR-Elektrosteuerventil

1252    Relais Vorverstellkorrektur Diesel

1253    EGR-Ventil „ja oder nein“

1255    Elektrosteuerventil Pumpenabstellung

1256    Vorverstell-Elektrosteuerventil

1260    Nadelbewegungsfühler

1270    Widerstand Vergaserfuß- oder
            Drosselklappengehäuse-Vorheizung

1273    Öldampfvorwärmung

1280    ACAV-Elektrosteuerventil lang

1281    ACAV-Elektrosteuerventil kurz

1304    Doppelrelais Einspritzung/Benzinpumpe

1312    Saugrohrdruckfühler

1313    Motordrehzahlsensor

1314    Geographischer Höhensensor

1316

1317    Drosselklappenpotentiometer

1320    Motorsteuergerät Einspritzung/Zündung

1331    Einspritzventil Zylinder Nr. 1

1332    Einspritzventil Zylinder Nr. 2

1333    Einspritzventil Zylinder Nr. 3

1334    Einspritzventil Zylinder Nr. 4

1350    Lambdasonde vorn (oder einzeln)

1400    OT-Geber

1500    Relais Kühlluftventilator

1500A Relais Kühlluftventilator
            (A = links, B = mittig, C = rechts)

1505    Thermoschalter Ventilatoreinschaltung

1506    Zweistufenwiderstand Kühlluftventilator

1510    Kühlluftventilator (A = rechts, B = links)

1525    Relais Kühlernachlauf

1526    Steuergerät Kühlernachlauf

1620    Geschwindigkeitssensor

2000    Schalter Nebelschlusslicht

2005    Relais Nebelschlusslicht (gibt wahlweise
            Abblendlicht/Batterieplus an 2000)

2100    Bremslichtkontaktschalter (Bremspedal)

2110    Zusatz-Bremsleuchten

2200    Kontaktschalter Rückfahrlicht (Rückwärtsgang)

2300    Schalter Warnblinkanlage

2305    Blinkgeber

2320    Blinkerleuchte vorn links

2325    Blinkerleuchte vorn rechts

2340    Seitlicher Zusatzblinker links

2345    Seitlicher Zusatzblinker rechts

2400    Relais Tagesfahrlicht (auch 2400A, 2400B)

2505    Relais Signalhornkompressor

2510    Signalhornkompressor

2520    (auch 2520A/2520B) Signalhorn

2610    Scheinwerfer links (komplett, Abblendl.+Fernl.)

2615    Scheinwerfer rechts (komplett, Abblendl.+Fernl.)

2630    Schlussleuchte (Rücklicht) links an Karosserie

2631    Schlussleuchte (Rücklicht) rechts an Heckklappe

2632    Schlussleuchte (Rücklicht) links an Heckklappe

2633    Kennzeichenbeleuchtung rechts

2635    Schlussleuchte (Rücklicht) rechts an Karosserie

2636    Kennzeichenbeleuchtung links

2660    Schalter Nebelscheinwerfer

2665    Relais Nebelscheinwerfer

2670    Nebelscheinwerfer links

2675    Nebelscheinwerfer rechts



3000    Türkontaktschalter vorne links

3001    Türkontaktschalter vorne rechts

3002    Türkontaktschalter hinten links

3003    Türkontaktschalter hinten rechts

3004    Steuergerät Innenraumbeleucht. (Zeitschaltung)

3005    Zeitrelais für Innenraumbeleuchtung

3005    Schalter für Innenraumbeleuchtung

3010    Innenraumlampe vorne

3012    Innenraumlampe vorne links

3013    Innenraumlampe vorne rechts

3014    Dachkonsole mit integrierten Funktionen

3019    Schalter für Innenraumleuchte hinten

3020    Deckenlicht hinten (Break)

3024    Innenraumlicht B-Säule, links

3025    Innenraumlicht B-Säule, rechts

3029    Schalter für Innenraumleuchte Mitte

3030    Innenraumlampe Mitte

3031    Kartenleselampe vorn rechts

3032    Kartenleselampe vorn links

3033    Kartenleselampe hinten rechts

3034    Kartenleselampe hinten links

3035    Fußraumbeleuchtung

3036    Fußraumbeleuchtung rechts

3037    Fußraumbeleuchtung links

3040    Untere Türleuchte vorne links

3042    Untere Türleuchte hinten links

3045    Untere Türleuchte vorne rechts

3047    Untere Türleuchte hinten rechts

3050    Helligkeitsregler

3051    Beleuchtung Heizungsbedienung

3052    Beleuchtung Konsole

3053    Beleuchtung Zigarettenanzünder

3054    Beleuchtung Aschenbecher

3055    Beleuchtung Autoradioklappenbetätigung

3056    Beleuchtung Ascherklappenbetätigung

3057    Beleuchtung linke Belüftungsdüse

3057    Beleuchtung rechte Belüftungsdüse

3059    Beleuchtung mittlere Belüftungsdüse

3060    Sonnenblenden-Spiegelbeleuchtung Fahrerseite

3061    Makeup-Spiegelbeleuchtung Beifahrerseite

3065    Leseleuchte

3070    Wählhebelbeleuchtung

3075    Zündschlossbeleuchtung

3080    Beleuchtung Sonnenblenden Polizei

3085    Schalter mittlere Innenleuchte Beifahrer (weiß)

3086    Schalter mittlere Innenleuchte Beifahrer (blau)

3087    Parklichtschalter

3088    Parklichtrelais

3100    Kontaktschalter Kofferraumbeleuchtung

3105    Beleuchtung Kofferraum (oder Heckklappe)

3106    Beleuchtung Kofferraum links

3107    Beleuchtung Kofferraum rechts

3110    Kontaktschalter Handschuhfachbeleuchtung

3115    Handschuhfachbeleuchtung

3120    Kontaktschalter Motorraumbeleuchtung

3121    Motorraumbeleuchtung

3120    Schalter Motorraumbeleuchtung

3125    Relais Gepäckraumbeleuchtung

3126    Zeitrelais Gepäckraumbeleuchtung



4000    Kombiinstrument, Zentralelektronikeinheit

4005    Fühler Kühlmitteltemperatur

4010    Schaltkontakt Kühlmittelstand

4020    Kühlmitteltemperaturschalter

4025    Kühlmitteltemperaturfühler für Anzeige (blau)

4030    Kühlmitteltemperaturfühler für Anzeige (blau)

4035    Thermoschalter Vorwarnung

4040    Kühlmitteltemperaturfühler Motor & Klimaanl.

4050    Wasseranzeigefühler (Wasser im Kraftstofffilter)

4060    Batterieladungsanzeiger

4100    Motoröltemperatur- und Ölstandsanzeiger

4101    Motoröltemperaturanzeiger

4102    Motorölstandsanzeiger

4103    Temperaturgeber Motoröl

4104    Motoröldruckgeber

4105    Motoröldruckanzeiger

4106    Druckgeber/Motoröldruckschalter

4110    Motoröldruckschalter

4111    Öltemperaturfühler + Motoröldruckschalter

4120    Motorölstandsonde

4130    Motoröltemperaturschalter

4200    Choke-Schalter

4205    Druckschalter Luftfilter

4210    Drehzahlmesser

4240    Saugrohrdruckgeber

4241    Ladedruckanzeiger

4300    Kraftstoffstandschalter

4310    Kraftstoffstandsanzeiger

4311    Elektron. Dämpfungseinheit Kraftstoffpumpe

4315    Kraftstoffstandgeber

4320    Schalter für Tankdeckel

4330    Kraftstoffdurchflussmesser (Bordcomputer)

4335    Verbrauchsmessungsschnittstelle

4340    Verbrauchsrechner

4341    Momentanverbrauchsanzeiger

4400    Kontaktschalter Handbremse (Feststellbremse)

4401    Diode Kontrollleuchte Handbremse

4402    Diode Summer Rückwärtsgang

4420    Relais ABS-Kontrollleuchte

4410    Kontaktschalter Bremsflüssigkeitsstand

4430    Bremsbeläge vorne links

4431    Bremsbeläge vorne rechts

4432    Bremsbeläge hinten links

4433    Bremsbeläge hinten rechts

4440    Steuergerät Lampenausfallmeldung

4445    Relais Warnleuchte Lampenausfall

4500    Schalter für Hydraulikflüssigkeitsstand

4605    Anzeige Auswahl/Programm/Wählhebelstellung

4610    Temperaturfühler Getriebeöl

4630    Fahrgeschwindigkeitsanzeiger

4720    Beleuchtungswarnsummer

4730    Kontaktschalter Sicherheitsgurte

4740    Warnton zu hohe Geschwindigkeit

4800    Temperaturfühler Katalysator

4805    Steuerteil Katalysatortemperatur



0005    Scheibenwischerschalter (vorne oder vorne+hi.)

5001    Regensensor

5002    Steuerrelais Regensensor

5003    Relais f. regenabhängige Wischergeschwindigkeit

5004    Steuergerät für automatische Scheibenwischer

5005    Relais für Frontscheibenwischer

5006    Relais für Umpolung Waschpumpe vorne/hinten

5010    Steuerteil Frontscheibenwischer

5015    Frontscheibenwischermotor

5105    Beheizbare Scheibenwaschdüsen

5110    Kontaktschalter Scheibenwaschmittelstand

5115    Scheibenwaschpumpe vorn/hinten

5202    Schalter Heckscheibenwischer (bis Orga 6474)

5203    Schalter Heckscheibenwaschanlage

5210    Steuergerät (Intervallrelais) Heckscheibenwischer

5215    Heckscheibenwischermotor

5400    Zeitschaltrelais Scheinwerferwascher

5405    Scheinwerferwaschpumpe



6000    Fensterheberschalter links (in linker Tür)

6005    Fensterheberschalter rechts (in rechter Tür)

6015    Fensterheberschalter rechts (in linker Tür)

6021    Relais für vordere Fensterheber

6030    Steuerteil sequentielle Fensterheberbetätigung

6040    Fensterhebermotor vorn links

6045    Fensterhebermotor vorn rechts

6100    Fensterheberschalter hinten links (in der Tür)

6105    Fensterheberschalter hinten rechts (in der Tür)

6110    Fensterheberschalter hinten links (Mittelkonsole)

6115    Fensterheberschalter hinten rechts (Mittelkons.)

6120    Sperrschalter Fensterheber hinten

6121    Sperr-Relais Fensterheber hinten

6125    Relais für hintere Fensterheber

6130    Fensterhebermotor hinten links

6135    Fensterhebermotor hinten rechts

6202    Türschloss vorn links

6207    Türschloss vorn rechts

6212    Türschloss hinten links

6217    Türschloss hinten rechts

6230    Empfänger der Infrarot-Fernbedienung (Plip)

6235    Steuergerät Zentralverriegelung oder Super-ZV

6260    Kofferraumverriegelungsmotor

6265    Verriegelungsmotor Tankklappe

6302    Schaltereinheit Verstellung Fahrersitz

6303    Schaltereinheit Verstellung Beifahrersitz

6320    Motor Fahrersitzlängsverstellung

6325    Motor Beifahrersitzlängsverstellung

6332    Vorderer Sitzpolstermotor Fahrersitz

6334    Hinterer Sitzpolstermotor Fahrersitz

6337    Vorderer Sitzpolstermotor Beifahrersitz

6339    Hinterer Sitzpolstermotor Beifahrersitz

6350    Motor Rückenlehnenverstellung Fahrersitz

6355    Motor Rückenlehnenverstellung Beifahrersitz

6360    Relais Fahrersitzverstellung

6365    Relais Beifahrersitzverstellung

6370    Einheit Pumpe + Elektrosteuerventil
            (Fahrersitzverstellung)

6375    Einheit Pumpe + Elektrosteuerventil
            (Beifahrersitzverstellung)

6406    Schalter Außenspiegel

6407    Steuerteil elektrischer Außenspiegel

6410    Linker Außenspiegel

6415    Rechter Außenspiegel

6540    Steuerteil pyrotechnische Gurtstraffer
            (X1: Beide Seiten; X2: Fahrerseite)

6541    X2: Steuerteil pyrotechn. Gurtstraffer Beifahrer

6542    X2: Steuergerät pyrotechnische Gurtstraffer

6543    Detektor »Beifahrer vorhanden?«

6544    X1: Pyrotechnischer Gurtstraffer Beifahrerseite
            X2: Belegungsgeber hinten rechts

6545    X1: Pyrotechnischer Gurtstraffer Fahrerseite
            X2: Belegungsgeber hinten links

6546    Steuergerät »Beifahrer vorhanden?«

6560    X1: Airbag-Steuergerät

6561    Selbstentstörung (Entstördrossel) Airbag-Steuerg.

6562    Unteres Seitenairbagmodul Beifahrerseite

6563    Unteres Seitenairbagmodul Fahrerseite

6564    Beifahrer-Airbag oder Beifahrer-Airbagsteuerger.

6565    Fahrer-Airbag oder Fahrer-Airbagsteuergerät

6566    Lenkrad-Schleifring/-Wickelsp. („Drehschalter“)
            X2: Relais Airbagkontrollleuchte; siehe CT00

6567    Anprallsensor rechts

6568    Anprallsensor links

6569    Schalter für Deaktivierung Beifahrer-Airbag

6570    Steuergerät Airbags und Gurtstraffer

6571    Seitenairbag-Steuergerät rechts

6572    Seitenairbag-Steuergerät links

6573    Seitlicher Satellit Fahrerseite

6574    Seitlicher Satellit Beifahrerseite

6575    Gurtstraffer Fahrerseite

6576    Gurtstraffer Beifahrerseite

6577    Gurtstraffer hinten links

6578    Gurtstraffer hinten rechts

6578    Gurtstraffer hinten Mitte

6632    Druckschalter Hydraulikflüssigkeit

6800    Schiebedachschalter

6801    Schaltkontakt Schiebedachendstellung

6802    Schaltkontakt Aufstellendstellung (Schiebedach)

6805    Schiebedachrelais

6806    Schaltkontakt Nullstellung (Schiebedach)

6807    Schiebedachrelais in Schiebedacheinheit

6810    Schiebedachmotor

6820    Schiebedacheinheit



7000    Raddrehzahlsensor vorne links

7005    Raddrehzahlsensor vorne rechts

7010    Raddrehzahlsensor hinten links

7015    Raddrehzahlsensor hinten rechts

7018    ABS-Relais

7020    ABS-Steuergerät

7040    ABS-Steuergerät/Zusatzregeleinheit

7220    Uhr

7222    Außentemperaturfühler

7300    Tempomat-Schalter

7305    Tempomat-Hebel

7306    Kupplungsschalter für Geschwindigkeitsregler
            (Tempomat)
7307    Sicherheitsrelais Geschwindigkeitsregler
            (Tempomat)

7309    Shunt Geschwindigkeitsregler/
Motorüberwachung

7310    Steuergerät Geschwindigkeitsregler (Tempomat)

7315    Einheit Vakuumpumpe-Belüftungsventil
            Geschwindigkeitsregler (Tempomat)

7320    Sicherheitsventil Geschwindigkeitsregler
            (Tempomat)

7400    Außentemperaturanzeige

7700    Lenkdrehbewegungssensor

7705    Karosseriehöhensensor

7706    Bremsdruckfühler

7707    Gaspedalsensor

7710    Schalter Hydractiv-Federung

7715    Steuergerät Federung

7716    Hydractiv-Härteregler (einzeln oder vorn)

7717    Hydractiv-Härteregler (hinten)

7718    AFS-Härteregler Elektrosteuerventil (Activa)

8000    Schalter Klimaanlage

8004    Steuerteil Klimaanlagenabschaltung

8005    Relais Klimaanlagenkompressor

8006    Verdampfertemperaturfühler

8007    Druckschalter (vgl. 8009)

8008    Kühlmitteltemperaturfühler f. Vent. (braun)

8009    Kältemitteldruckfühler (vgl. 8007)

8010    Kühlerventilator-Steuergerät

8012    Druckschalter für Klimaanlagen-Abschaltung

8015    Abschaltrelais Klimaanlagenkompressor

8020    Klimaanlagenkompressor

8025    Bedienungseinheit der Klimaanlage (vgl. 8040)

8030    Innenraumtemperaturfühler im Armaturenbrett

8032    Lufteinlasstemperaturfühler der Klimaanlage

8034    Innenraumtemperaturfühler im Fußraum

8035    Elektronisches Thermostat Innenraumtemperat.

8037    Lufttemperaturfühler Belüftungsdüsen

8040    Schalter Gebläsegeschwindigkeit (ohne Klima)

8045    Gebläsemotor mit Steuermodul

8046    Widerstand Gebläsegeschwindigkeit

8048    Relais Innenraum-Gebläse

8050    Gebläsemotor (Heizungs-Lüftermotor)

8065    Stellmotor Luftmischklappe

8080    Klimaanlagen-Steuergerät

8100    Zigarettenanzünder vorn

8110    Schalter Heckscheibenheizung

8116    Zeitschaltrelais Heckscheibenheizung

8120    Heckscheibenheizung

8200    Tastatur der elektronischen Wegfahrsperre

8203    Sperrdiode Steuergerät-Versorgungsrelais

8204    Relais Zusatzversorgung Einspritzsteuergerät

8208    Elektronisches Steuergerät Wegfahrsperre

8301    Steuerteil Sitzheizung

8302    Regelwiderstand Fahrersitzheizung

8303    Regelwiderstand Beifahrersitzheizung

8308    Relais Sitzheizung

8310    Fahrersitzheizung

8315    Beifahrersitzheizung

8403    Antennenfilter

8410    Radio

8413    Lenkradfernbedienung Radio

8414    Schleifring/Wickelspule für Radiobedienung

8415    CD-Spieler

8416    Schnittstelle CD-Spieler

8420    Lautsprecher vorn links

8425    Lautsprecher vorn rechts

8430    Lautsprecher hinten links

8435    Lautsprecher hinten rechts

8440    Hochtonlautsprecher vorn links

8445    Hochtonlautsprecher vorn rechts

8475    Autotelefon

8480    Sender-Empfänger Autotelefon

8483    Summer Autotelefon

8600    Steuergerät Alarmanlage

8601    Alarmanlagenschalter unter der Motorhaube
            oder Alarmanlagen-Schlüsselschalter

8602    Alarmanlage: Innenraumüberwachungseinheit

8603    Schalter Alarmanlage

8604    Ultraschallsonde Innenraumüberwachung

8605    Alarmsirene

8606    LED der Alarmanlage

8607    Ultraschall-Sender

8608    Ultraschall-Empfänger

8609    Ultraschall-Empfänger mit LED

8610    Alarmanlagenkontakt Kofferraum

8611    Alarmanlagenkontakt Motorhaube

8612    Alarmanlagenkontakt Hecktür rechts

8613    Alarmanlagenkontakt hinten links

8614    Alarmanlagenkontakt hinten rechts

8615    Versorgungsrelais Abblendlicht bei Alarmanlage

8616    Relais der Alarmanlage

8617    Signalhornrelais der Alarmanlage

8618    Anhebewarnschalter

8630    Alarmanlagen-Steuergerät

8700    Motor Sonnenschutzrollo

8701    Schalter Sonnenschutzrollo

8702    Hinterer Schalter für elektrisches Rollo



[Jan He]

Ich bin gerade so beeindruckt, dass ich den Zuheizer und seinen Stecker nicht in der Liste finde.

Bin es gerade mehrfach durchgegangen. Habe ich es übersehen?

[AndreasRS]

Wie gesagt, die Liste ist nicht vollständig. Welche Nummern fehlen?

Grüße
Andreas

[Jan He]

vor 8 Stunden schrieb AndreasRS:

Welche Nummern fehlen?



Das ist mein Problem. Da ich das Symbol nicht (er)kenne, kann ich die Nr. nicht sagen.

Müsste andersherum vorgehen. Wenn ich weiß, welche Nr. der Zuheizer hat, kann ich ihn im Schaltplan suchen.

[AndreasRS]

Geh bitte alle Nummern durch, die auf dem Schaltplan stehen. Es dürften nur 2 oder 3 in der Liste fehlen. Die gucke ich dann nach. 1620 ist der Geschwindigkeitsgeber im Getriebe, das weiß ich auswendig. 1331..1334 sehen nach Einspritzventilen aus.

Bearbeitet 22. August 2022 von AndreasRS

[Jan He]

Dann wüsste ich gerne die 1261. Ist das einzige Bauteil mit 4 Anschlusskontakten und den passenden Anschlussnummern.

Danke Dir schonmal!

Bearbeitet 22. August 2022 von Jan He

[AndreasRS]

1261 = Gaspedalstellungsgeber

Aber vielleicht hilft die Zeichnung:

[Jan He]

Es scheint so zu sein, dass der Zuheizer gar nicht dabei ist.

Auf der Zeichnung fehlt er auch.

[AndreasRS]

Kann es sein, dass Du ../L4 hast?

Ins Blaue vermutet: Ich kenne mich mit dem HDi nicht aus und weiß nicht, was das bedeutet, aber ich meine, das L3/L4 Schadstoffklassen sind und dass L4 besser ist. Da Dein Xantia Modelljahr 2001 ist, sollte er doch die höchste Schadstoffklasse haben.

Allerdings hat der Schaltplan vom ../L4 nur zusätzlich 1263 Magnetventil Abgasrückführung.

Aber vielleicht hilft das hier:



Grüße
Andreas

Bearbeitet 23. August 2022 von AndreasRS

[AndreasRS]

Hallo,

ich habe den Zuheizer gefunden, er ist in einem eigenen Plan in einem früheren Modelljahr. Im Buch zu Deinem Modelljahr ist ganz am Ende ein kleiner Hinweis "Weitere Pläne siehe BRE...".



1190    Kühlmittelvorwärmung
1146    Versorgungsrelais Kerzen 1-2 Vorwärmung
1147    Versorgungsrelais Kerzen 3-4 Vorwärmung

Viel Erfolg und Grüße
Andreas

[Jan He]

Hallo Andreas,

danke für Deine ganze Mühe!

Soweit ich das verstehe sind das hier zwei unterschiedliche Bauteile, die hier Kühlmittelvorwärmung genannt werden.

Das Dokument zum DW10/L4 zeigt eine Vorwärmung an der Spritzwand im Motorraum nahe des Wärmetauschers für den Innenraum. Das ist das gleiche wie im letzten Dokument (Ort B).

Der Zuheizer ist aber noch ein anderes Bauteil, ich glaube i.d.R. im Exclusive verbaut worden, das vorne vor dem linken Radlauf hinter der Stoßstange sitzt.

Das Dokument "Dieselmotor HDi DW10" zeigt ihn. Dafür brauche ich das Anschlussschema, was scheinbar in den Dokumenten gut versteckt wurde.

Bearbeitet 24. August 2022 von Jan He

[AndreasRS]

Hallo Jan,

also es gibt Vorwärmung an der Spritzwand und einen Zuheizer vorne links, sehe ich das richtig?

Der Pläne "Motorkühlung" und "Heizung" und "Heizung mit Klimaanlage" enthalten jedenfalls keine zusätzliche Heizung.

Wo sind denn die Leute mit Ahnung? @HDI JUNKIE?

Grüße
Andreas



Bearbeitet 23. August 2022 von AndreasRS

[Jan He]

Ja, so würde ih das auh sehen.

Ob die Vorwärmung an der Spritzwand bei jedem DW10 dran ist oder bei späteren Ausführungen den Zuheizer ersetzt hat, weiß ich auch nicht.

Hoffe, hier kann jemand helfen.

[Kugelblitz]

vor 22 Minuten schrieb AndreasRS:

Hallo Jan,

also es gibt Vorwärmung an der Spritzwand und einen Zuheizer vorne links, sehe ich das richtig?

Der Pläne "Motorkühlung" und "Heizung" und "Heizung mit Klimaanlage" enthalten jedenfalls keine zusätzliche Heizung.

Wo sind denn die Leute mit Ahnung? @HDI JUNKIE?

Grüße
Andreas



Hallo,

Es gibt verschiedene Vorwärmungssysteme. Einmal den Zuheizer vorne links. Alternativ gabs an der Zuleitung zum Wärmetauscher eine elektrische Heizung. Beides wurde meines Wissens nicht parallel eingebaut, sondern entweder der elektrische Zuheizer oder der kraftstoffbetriebene Zuheizer.

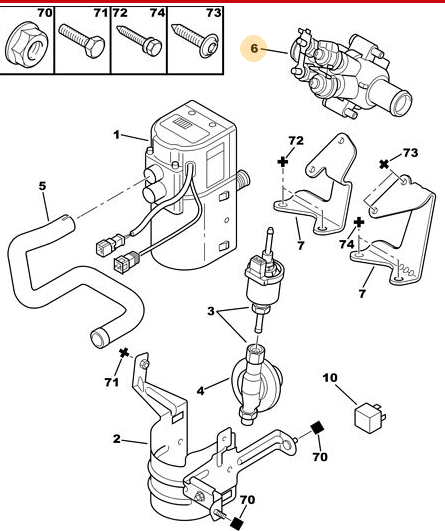

Edith: Gerade mal geschaut:

Nummer 1 ist der Diesel-Vorheizer (6462 C4 Wasser Vorwärmer Zusatzheizung automatisch), Nummer 6 der elektrische (6462 T7 Abgasreinigung Motor über L4 CEE 2000 und ohne Zusatzheizung, also nur an Bord wenn der Diesel-Vorheizer nicht verbaut ist).

Viele Grüße

Fred

Bearbeitet 23. August 2022 von Kugelblitz

[Jan He]

Ok, dann ist das mal klar. Danke!

Kannst Du auch das elektrische Schema zur 6462 C4 (Diesel-Vorheizer) finden?

Bearbeitet 23. August 2022 von Jan He
