Lenkungsventil Xantia X2 V6 Lim. abdichten

[hydraktiv]

Ich lese hier sehr interessiert mit, da ich eben drauf und drann bin, mich an das Lenkventil meines X2 HDI heranzumachen, wie die Spindel aussieht weiss ich erst nach dem Ausbau- aber was tun wenn tatsächlich rostgeschädigt ??

Gibt es eine Möglichkeit die Spindel zu reparieren- den Dichtsitz abzudrehen nimmt doch auch Material weg-sehr viel wird der Simmering nicht verzeihen ...

[schwinge]

4 minutes ago, hydraktiv said:

Gibt es eine Möglichkeit die Spindel zu reparieren [...]

Gibt es: https://www.skf.com/at/products/industrial-seals/power-transmission-seals/wear-sleeves/skf-speedi-sleeve

[TorstenX1]

Erfahrungsgemäß kann man bis ca. 0,2mm abdrehen und erhält mit dem originalen Simmerring dauerhafte Dichtheit.

[hydraktiv]

Das gibt Hoffnung ! Herzlichen Dank !

[hydraktiv]

Ich bin immer noch beim zerlegen.... die beiden Leitungen zum Zylinder sind wie eingewachsen

putzen, einsprühen, vorsichtig anwärmen....noch hab ich die nicht rundgedreht und absägen würde ich gerne vermeiden !

Ich verwende die herkömmlichen, vorne offenen

Bremsleitungsschlüssel...habt ihr da etwas Spezielleres in Verwendung ?

[schwinge]

Die Leitungen haben zwei Enden, wenn eins nicht will. Dann bekommt man auch einen Ringschlüssel drübergefädelt.
Bremsleitungsschlüssel gibts in unterschiedlich gut. Die von BGS zB sind nicht gut...
Falls der Schlüssel nicht will, gute Zange. Geht allerdings nicht spurlos vorüber.

[matgom]

Stahlville Bremsleitungsschlüssel benutze ich, sind breit und stabil

[jens-thomas]

vor einer Stunde schrieb matgom:

Stahlville

Hazet ist auch nicht schlecht. Für Spezialfälle habe ich noch sowas. Braucht aber Platz.

 Gruß Jens

[AndreasRS]

Hallo,

hartnäckige Überwurfmuttern habe ich erfolgreich mit einer Gripzange gelöst. Bei den kleinen Leitungen muss man sehr aufpassen, die Muttern nicht zu zerdrücken.

Grüße
Andreas

[TorstenX1]

Soweit ich weiß ist der Rohrsatz noch lieferbar. Ich säge die Mistdinger im Zweifel einfach ab und ersetze sie, bevor ich stundenlang herummache.

[GuenniTCT]

vor 2 Stunden schrieb TorstenX1:

Soweit ich weiß ist der Rohrsatz noch lieferbar. Ich säge die Mistdinger im Zweifel einfach ab und ersetze sie, bevor ich stundenlang herummache.

Ja, neulich noch bestellt. Das gibt es einen Satz mit beiden Leitungen drin für ca. 46 €. Die OE ist 95668996 Dafür ärgere ich mich nicht herum.

[ausy]

On 1/5/2021 at 3:40 PM, Zottel said:

Der Spruch ist eine verallgemeinernde Lösung, natürlich kann man immer alles neu machen.

Im Grunde ist alles Pfusch, außer man verbaut ein werksneues Originalneuteil ..hahaha

Ich hatte vor 8 Jahren ein Problem mit dem Lenkventil meines XM. Der Freund von mir, der ein qualifizierter Mechaniker ist, hatte festgestellt, dass die Undichtigkeit aufgrund des Simmerrings oben auftritt, und er hatte nur diesen Austausch. Vorher wusste ich nicht viel über Lenkventil wie heute, aber es hält nach 80.000 km ohne Probleme.

Vor einigen Tagen musste ich das Lenkventil am Xantia X2 2.0 16V meines Sohnes reparieren und habe beide Simmerringe, alle O-Ringe und die Kappe gewechselt.

Nur für meine Referenzen habe ich neue und gebrauchte O-Ringe gemessen und hier sind die Bilder. Nach 283.000 km ist der Unterschied nur, dass der neue 0,05 mm dicker ist, aber zum gleichen Zeitpunkt ist der alte 0,05-6 mm breiter. Scheint, dass es überhaupt Verschleiß gibt, wenn ich davon ausgehe, dass die Ringe im Zylinder etwas zwischen der Achse und der Wand des Zylinders gedrückt sind und ständig geölt sind.





Bearbeitet 28. Januar 2021 von ausy ACCM

[opteryx]

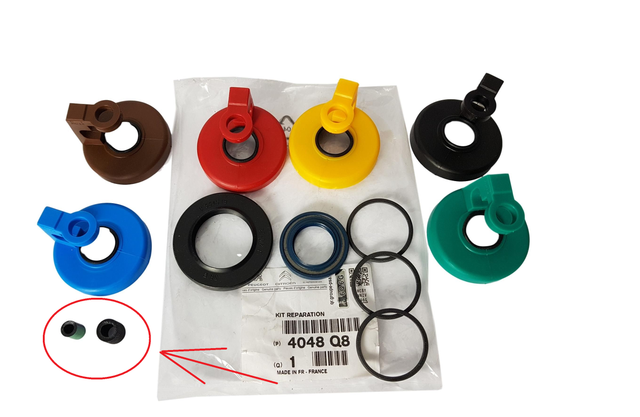

Hallo zusammen, weiss jemand für was die zwei Gummitüllen sind im originalen Dichtungssatz 4048Q8? Diese sind beim citropart-shop Ersatz-Dichtungssatz nicht dabei. Da ich die Dichtungen nicht selber wechsle, möchte ich sicher gehen, dass nichts wichtiges fehlt. Eine sieht aus wie die eines Leitunganschlusses?

[AndreasRS]

Die sehen aus wie Leitungsdichtungen.

[TorstenX1]

Dichtungen für die Zufuhrleitung. 6,35mm Dichtungstülle für X1, 4,5mm für X2.

Sind die Simmerringe von Citropart eigentlich inzwischen in der richtigen Größe ?
Oben 20x32x5
Unten 29,37x46,83x6



Bearbeitet 9. Dezember 2023 von TorstenX1

[matgom]

vor einer Stunde schrieb opteryx:

sind beim citropart-shop Ersatz-Dichtungssatz nicht dabei

Da ist so einiges nicht dabei, deshalb hab ich den Dichtsatz zurückgesendet.

Nicht dabei war der kleine O-Ring farbe Blau bis 10 bar, stattdessen ein schwarzer O-Ring bis 0,5 bar.

Der Große O-Ring hatte falsche, metrische Maße. Original hat das Zoll Maße.

Die Rotorringe waren Maßlich ähnlich und aus anderem Material. Und weiter war nichts dabei, keine Kappen usw.

Um die bestehenden Rotorringe mit den Eigenschaften wie bei einer Neumontage weiterzuverwenden hatte ich eine Idee

Reparatursatz Lenkventil XM, wer weiß was?

vor 42 Minuten schrieb TorstenX1:

Sind die Simmerringe von Citropart eigentlich inzwischen in der richtigen Größe ?
Oben 20x32x5
Unten 29,37x46,83x6

Der verkauft das was er aus Dänemark geliefert bekommt.

Ringe in der gewünschten Größe, oben Blau, unten auch Blau kann ich beschaffen. Der kleine ist sofort lieferbar.

Bilder zu den Ringen gibts hier Reparatursatz Lenkventil XM, wer weiß was?

Grüße Matthias

[opteryx]

vor 2 Stunden schrieb TorstenX1:

Dichtungen für die Zufuhrleitung. 6,35mm Dichtungstülle für X1, 4,5mm für X2.

Sind die Simmerringe von Citropart eigentlich inzwischen in der richtigen Größe ?
Oben 20x32x5 -> ja
Unten 29,37x46,83x6 -> ja wurde auch so geliefert





der untere ist blau der obere aber schwarz...

Das heisst die drei Rotorringe und der untere Simmerring können verwendet werden aber der obere schwarze ist falsch da nur 0,5bar? Bei den nicht mitgelieferten zwei Gummitüllen und der Kappe können die bestehenden weiterverwendet werden (bzw. die Gummi-Tüllen solle die Citroen Garage ja haben...)

Muss alles nötige bis nächstes Wochenende haben

vor 1 Stunde schrieb matgom:



Der verkauft das was er aus Dänemark geliefert bekommt.



Ringe in der gewünschten Größe, oben Blau, unten auch Blau kann ich beschaffen. Der kleine ist sofort lieferbar.

Bilder zu den Ringen gibts hier Reparatursatz Lenkventil XM, wer weiß was?

Grüße Matthias

@ Matthias: Falls der schwarze wirklich falsch ist habe ich an dem kleine blauen Simmerring interesse.



Bearbeitet 9. Dezember 2023 von opteryx

[matgom]

vor 24 Minuten schrieb opteryx:

der untere ist blau der obere aber schwarz...

für oben wurde Schwarz bis 0,5 bar geliefert, aber blau bis 10 bar wird benötigt.

vor 26 Minuten schrieb opteryx:

Das heisst die drei Rotorringe und der untere Simmerring

Den unteren Simmerring kannste verwenden, da Zollmaße und farbe blau. Deine Frage zu den Rotorringen hab ich nicht verstanden, bitte etwas genauer werden. Meinst du die gelieferten Rotorringe aus dem Set von citropart?

vor 30 Minuten schrieb opteryx:

@ Matthias: Falls der schwarze wirklich falsch ist habe ich an dem kleine blauen Simmerring interesse.

Kann ich dir zusenden.

[opteryx]

vor 11 Stunden schrieb matgom:

Meinst du die gelieferten Rotorringe aus dem Set von citropart?

Ja ob diese Rotordichtungen wenigstens passen. Aber zeitlich habe ich keine Wahl, das muss nun so klappen mit diesen Rotordichtringen + dem blauen 29,37x46,83x6 aus dem Set und dem blauen 20x32x5 von Dir.

[TorstenX1]

Als oberen Dichtring habe ich schon einige Standard-Simmerringe verbaut, auch langfristig ohne Probleme.

Die PTFE Dichtungen von Citropart waren bei einer Lieferung an mich deutlich kleiner als die originalen. Ausprobiert habe ich sie nicht, weil ich bei Citropart originale Dichtungssets bestellt hatte und stattdessen nicht-originales, unvollständiges und unpassendes Material geliefert wurde. Das ging natürlich direkt wieder zurück.

[matgom]

vor 7 Stunden schrieb opteryx:

Ja ob diese Rotordichtungen wenigstens passen.

Die von Citropart hab ich zurückgesendet, ohne Montageversuch.

Und was den oberen blauen Ring, bis 10 bar Druckbeständig betrifft. Der ist außen geriffelt damit er auch dort bei Nenndruck dicht bleibt. Richtig Druck ist da oben aber nur wenn die Rotorringe richtig Anpressdruck am Gehäuse haben. Siehe Test hier Reparatursatz Lenkventil XM, wer weiß was?

Wenn man die Rotorringe mit ner Schelle auf D29,6 schrumpft, dann ist die Messe, was den optimalen Anpressdruck betrifft aber schon gelesen und der obere RWDR bekommt weniger Druck.

Weiterhin härten die RWDR über die Jahre aus und die Dichtlippe hat dann weniger Anpressruck. Der 10bar Ring hat im Ausgangszustand einen kleineren Innendurchmesser als der 0,5bar Ring und kann den Anpressdruck nach Jahren länger aufrecht halten. Bei unserem 94er X1 ist noch das org Lenkventil drin, man spürt das die Rotorringe mal wieder unter Spannung gesetzt werden wollen, die Servo war mal spürbar leichtgängiger.

Bearbeitet 10. Dezember 2023 von matgom

[matgom]

.

Bearbeitet 10. Dezember 2023 von matgom

[opteryx]

vor 12 Stunden schrieb TorstenX1:

Als oberen Dichtring habe ich schon einige Standard-Simmerringe verbaut, auch langfristig ohne Probleme.

Die PTFE Dichtungen von Citropart waren bei einer Lieferung an mich deutlich kleiner als die originalen. Ausprobiert habe ich sie nicht, weil ich bei Citropart originale Dichtungssets bestellt hatte und stattdessen nicht-originales, unvollständiges und unpassendes Material geliefert wurde. Das ging natürlich direkt wieder zurück.

Okay, dann eventuell besser nur die Simmerringe tauschen? Das Auto hat ja erst 125 000km...

Ich muss mal die Ringe von Citropart noch richtig messen (Schieblehre habe ich gerade nicht in der Wohnung). Aber der Aussendurchmesser ist etwa knappe 30mm, der Innendurchmesser 25mm und die Breite 2mm. Der Aussendurchmesser kommt hin im Vergleich zu den Werten unten im Link, aber die Breite ist mit 2mm schon deutlich anders als die 1,4mm -> ah, da steht 1,4mm ohne Fase, dann könnte die Breite auch passen



Bearbeitet 10. Dezember 2023 von opteryx

[matgom]

vor 36 Minuten schrieb opteryx:

Okay, dann eventuell besser nur die Simmerringe tauschen? Das Auto hat ja erst 125 000km...

Wenn du die Spindel aus dem Gehäuse demontierst und die Rotorringe so läßt wie sie sind, dann geht hinterher die Servo etwas schwerer.

[opteryx]

Habe es nun einfach der Citroen Garage geschildert wie es ist, was fehlt und was nicht gut sein könnte. Die drei Dichtungsringe scheinen mir nicht so daneben zu sein. Auch das Material (wahrscheinlich faserverstärktes PTFE) scheint ähnlich dem auf den Bildern der Originalen-Ringe. Nur die Fase fehlt. Mal schauen.
