Belegung Stecker Airbag Steuergerät C3 Pluriel gesucht

[jensichen]

Hallo,

ich habe mir gestern ein C3 Pluriel gekauft, an dem noch einige "Baustellen" offen sind.

Unter anderem leuchtet die Airbag Leuchte, Lexia sagt mir Seitenairbag links Kurzschluss nach Masse...

Das müsste doch der Airbag im Sitz sein, oder gibt es im Bereich der C-Säule noch einer ?

Nun suche ich den Belegungsplan vom Stecker des Airbag Steuergerätes, über einen Auszug würde ich mich sehr freuen.



Gruß

Jens

[bx-basis]

Das ist der Airbag im Sitz, Fehlerursache zu 99% der Stecker unter dem Sitz.

[jensichen]

@bx-basis



das war auch mein erster Gedanke, was mich stutzig macht ist der Fehler Kurzschluss nach Masse, wenn am Stecker was ist sollte doch eher eine Unterbrechung kommen oder ?

Ich konnte noch nicht schauen, liege mit "Rüsselpest" um :-(



Gruß Jens

[bx-basis]

Die Stecker haben eine interne Kurzschlussbrücke die die Kontakte verbindet wenn man die Steckverbindung öffnet...

[jensichen]

OK, ich darf nicht zu kompliziert denken, dachte die Brücke ist nur auf der Airbagseite bei gezogenem Stecker aktiv, aber nein, Stecker gesucht,

die rote Klammer vom AMP Stecker aufgeklappt schliesst alle Leitungen bei noch zusammengestecktem Stecker / Kupplung kurz, wieder zugeklappt, Fehler weg...





[jensichen]

Hallo,

nun muss ich das Thema doch nochmal hervorheben, der Stecker war es nicht, am nächsten Tag leuchtete das Airbag Lämpchen wieder fröhlich...

Also Stecker rausgeschmissen, die Leitungen verlötet und 2-fach mit gelben Schrumpfschlauch isoliert, Fehler ist noch immer da...

Den Sitz mehrfach bewegt, Lehne vor/zurück keine Veränderung ..  Für heute hab ich die Nase voll, den Pluriel in Übernachtungsposition gefahren,

Fehler weg ... hat vielleicht jemand eine Idee  wo ich jetzt ansetzen soll ? Kämpfe mich morgen erstmal zum Steuergerät vor,

Kurzschluss nach Masse müsste ja messbar sein ... ja ich weiss nur digitales Multimeter



Grüße Jens



[Gernot]

Das Steuergerät hat einen 50 poligen orangen Stecker. Die Pins 10 und 11 darin sind für den Seitenairbag auf der Fahrerseite. Der Seitenairbag hat diese beiden Pole und eine Leitung gegen Masse. Das Ende der Geschichte ist ein Defekt im Airbagmodul selbst.

Gernot

[jensichen]

Hallo @ all,

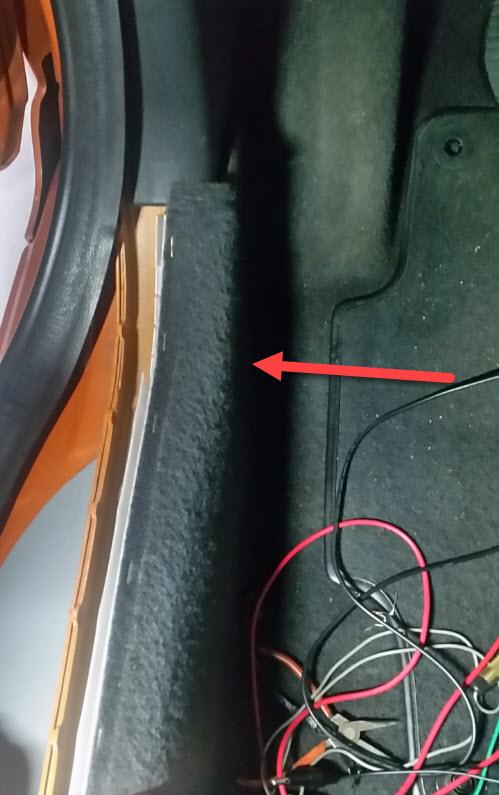

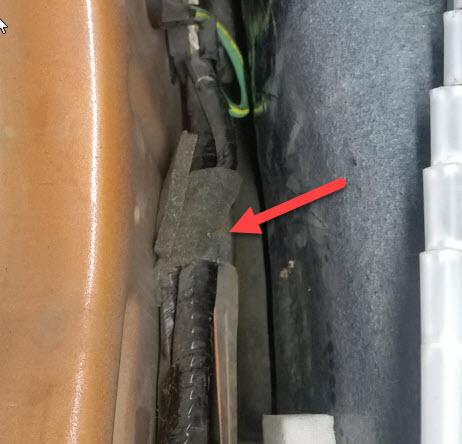

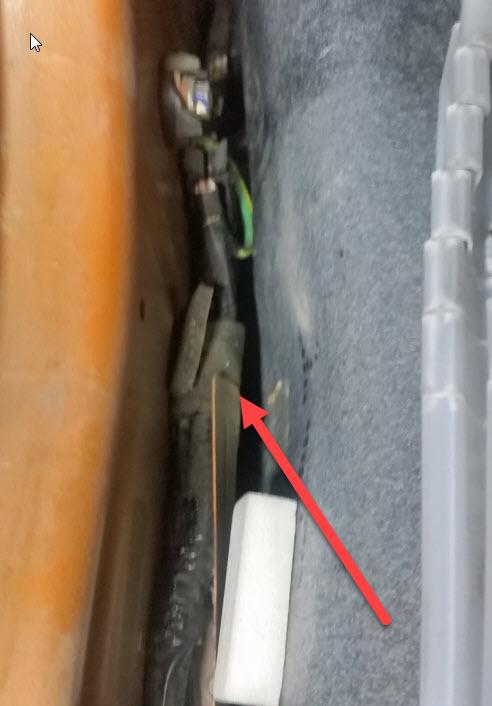

nein, Steuergerät ist in Ordnung, Fehler gefunden, ich denke, die Bilder brauche ich nicht näher zu erläutern ...
