C4 Coupe; Airbag; 690 Windowbag links; Stromkreis offen

[jensichen]

Hallo @all,

ich benötige auch "mal wieder" Hilfe, am besten von Experten.

Und zwar habe ich mir einen 2006er C4 Coupe als Spaßauto gegönnt. Dieser hat natürlich wieder einige "Krankheiten", die ich beheben möchte.

Unter anderem leuchtet die Airbag Lampe; das auslesen ergab: 690 Windowbag links; Stromkreis offen.

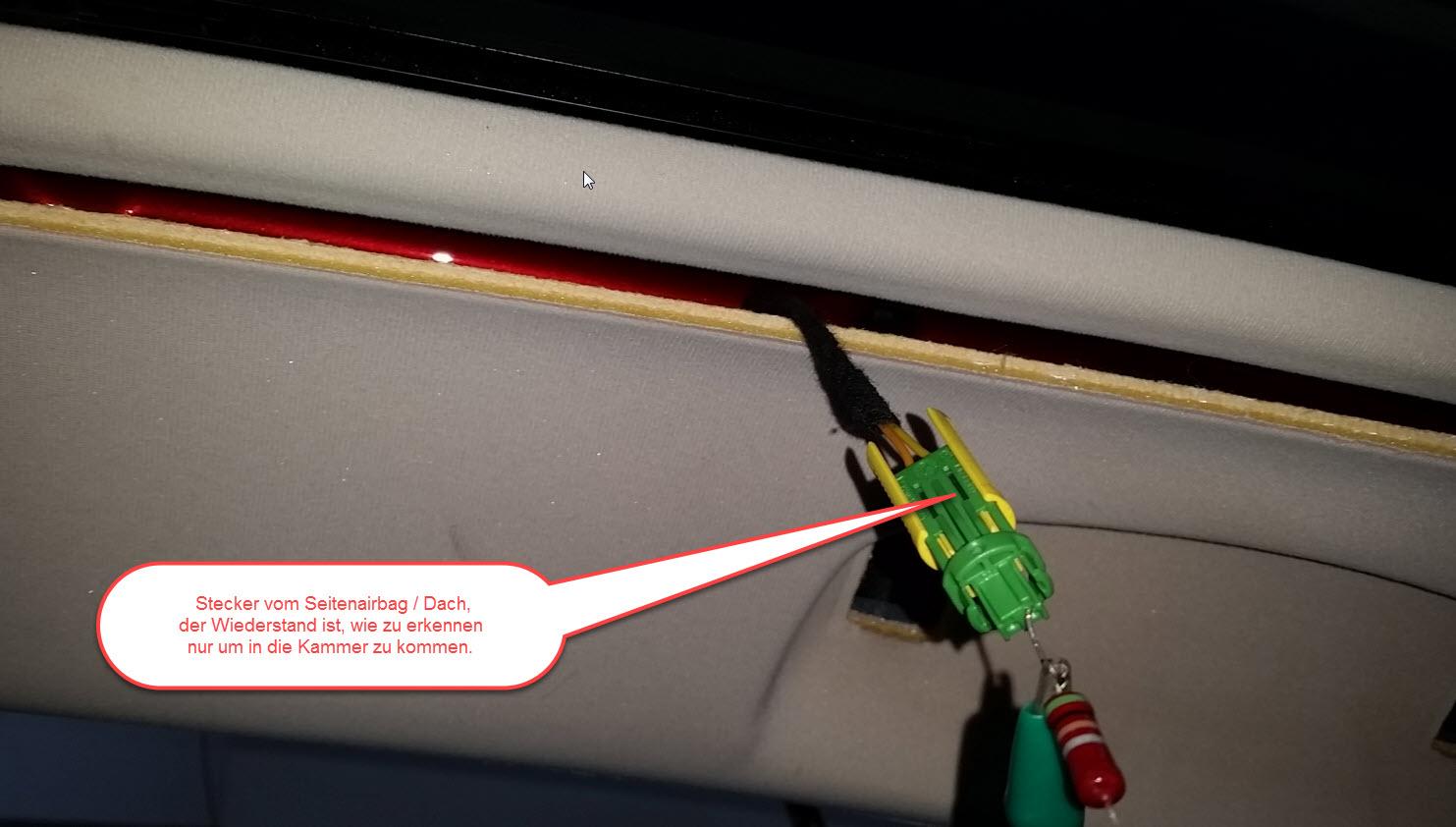

Am Stecker vom Kopfairbag habe ich eine gelbe und eine braune Ader, diese habe ich jetzt bis in den Beifahrerfußraum verfolgt.

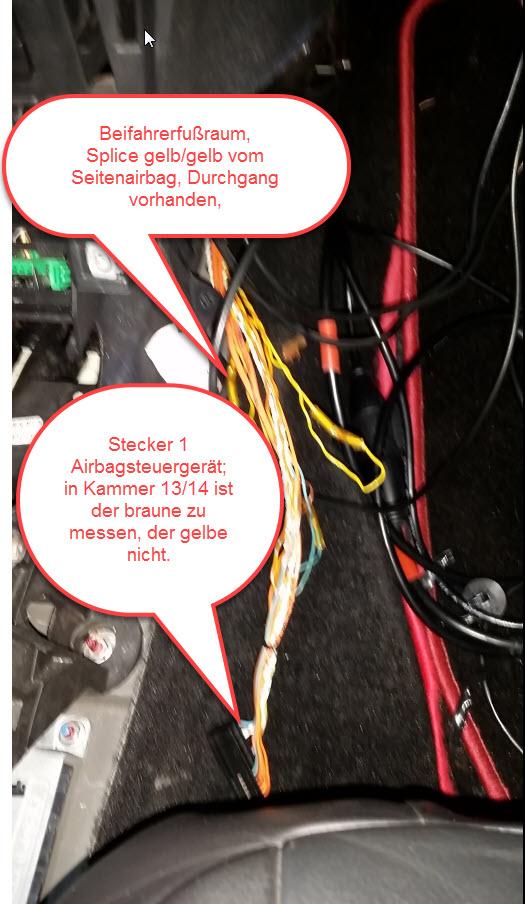

Die braune geht auf den 1, Stecker Kammer 13/14 ( ist ja gebrückt, wenn kein Steuergerät angeschlossen ), dort allerdings auf eine der beiden orangen Ader,

die gelbe Leitung ist auf dem Stecker ohmisch nicht zu messen; jedoch auf einem Splice ca. 20cm vor dem Stecker, dort ist im Splice gelb/gelb, dieser ist messtechnisch OK.

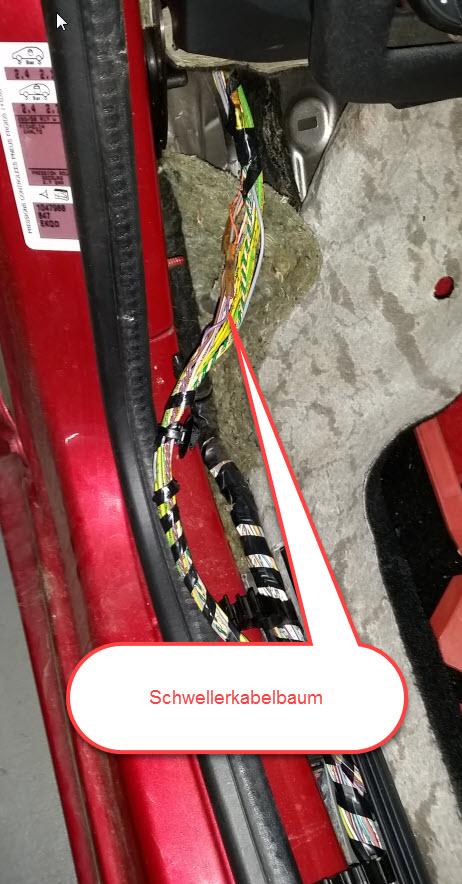

Nun ist die Frage, wo ich im Kabelbaum den Splice von gelb auf Orange finde ... ich würde mich über jegliche Hinweise freuen, der Kabelbaum geht unter die Klimaeinheit;

ein Ausbau nicht wirklich "lustig" ...



Also, wer hat info´s, Schaltpläne; Lagepläne der Splice ?



Nachtrag; wie ich jetzt gemessen habe ist der Seitenairbag im Sitz parallel zu dem Kopfairbag im Dachhimmel ...



Grüße Jens



Bearbeitet 20. November 2019 von jensichen

[p1000]

Hallo, es gibt nur eine Knotenstelle (unter der Mittelkonsole) im Kabelbaum für den Kopf/Seitenairbag links. Die beiden Airbags sind nicht parallel geschaltet sondern in Reihe!!! Daher findet die Änderung der Kabelfarbe durch/am Stecker vom Seitenairbag statt.

Vermutlich liegt der Fehler im Bereich des Fahrersitzes, entweder am Stecker unter dem Sitz oder der Kabelbaum unter der Polsterung zum Seitenairbag. (evtl. im Schwenkbereich der Rückenlehne)

Bearbeitet 20. November 2019 von p1000

[jensichen]

Hallo P1000,

in Reihe, der Hinweis hat mir gefehlt, jetzt weiss ich, wo ich ansetzen soll...

dann habe ich die richtige Knotenstelle gefunden, 1000 Dank vorerst, ich Berichte.



Gruß



Jens





Nachtrag; Fehler gefunden, 1000 Dank nochmal,

die Leitung ist, wie Du beschrieben hast im Schwenkbereich der Rückenlehne gebrochen.

"ICHMICHSUPERFREU"





Bearbeitet 20. November 2019 von jensichen
