war am Wochenende am Bauernhof meiner Schwester und habe mir da so die Landmaschinen angeschaut.

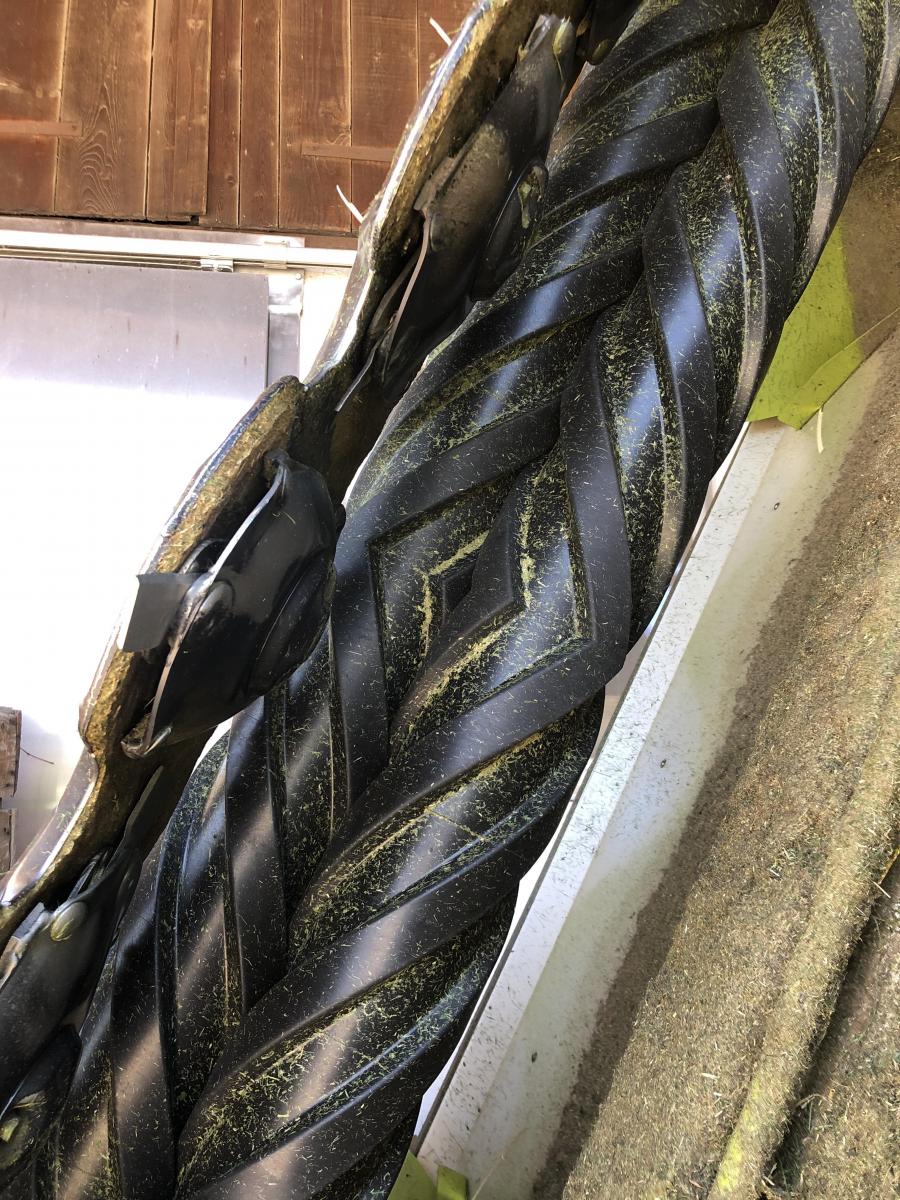

und siehe da, diese Form der Verzahnung kenne ich doch. Hier an einem Mähwerk von Claas mit Aufbereitungswalzen (knickt die Stengel, das Grünzeug trocknet dann schneller) lustig, dass der Landmaschinenverkäufer dieses Mähwerks auch Citroen vertreibt

Bearbeitet 6. Juli 2020 von AHdi

[2schewo]

  Etwas zoomen.

[EntenDaniel]

Ein Getriebe mit Doppelwinkel kann man auch in der Zeche Zollern sehen. Und zwar unten am Förderturm, gegenüber der Maschinenhalle.



[2schewo]

vor 9 Stunden schrieb AHdi:

war am Wochenende am Bauernhof meiner Schwester und habe mir da so die Landmaschinen angeschaut.

und siehe da, diese Form der Verzahnung kenne ich doch. Hier an einem Mähwerk von Claas mit Aufbereitungswalzen (knickt die Stengel, das Grünzeug trocknet dann schneller) lustig, dass der Landmaschinenverkäufer dieses Mähwerks auch Citroen vertreibt

Das hat aber mit den Zahnrädern nichts zu tun. Das ist doch das Prinzip einer Förderschnecke.

[schwinge]

Nein.

Eine Förderschnecke fördert entlang der Achse. Hier gehts zwischen den beiden Walzen durch. Im Prinzip funktionieren die wie zwei extrabreite Zahnräder.

Bearbeitet 6. Juli 2020 von schwinge

[AHdi]

Stimmt...

das Mähwerk ist hier aufgestellt. Die 2 Walzen greifen ineinander, Gras oder Klee wird nach hinten durchgedrückt

[2schewo]

Ja, sehe gerade, dass die Walzen wie Zahnräder ineinandergreifen.
