Bilder der Anzeigeeinheit CX-MA

[sukicx]

Hallo,

jetzt funktioniert das Einfügen.

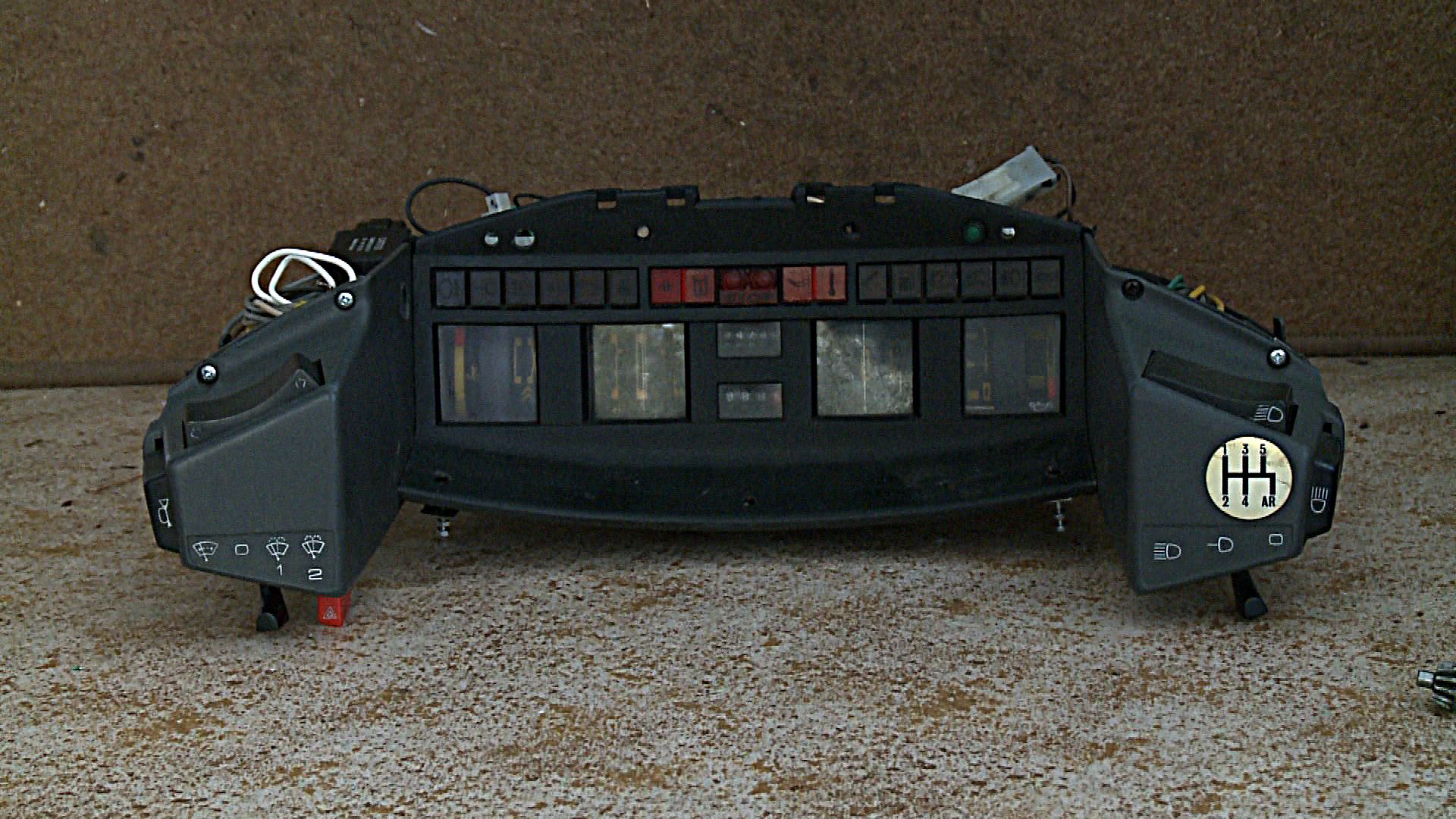

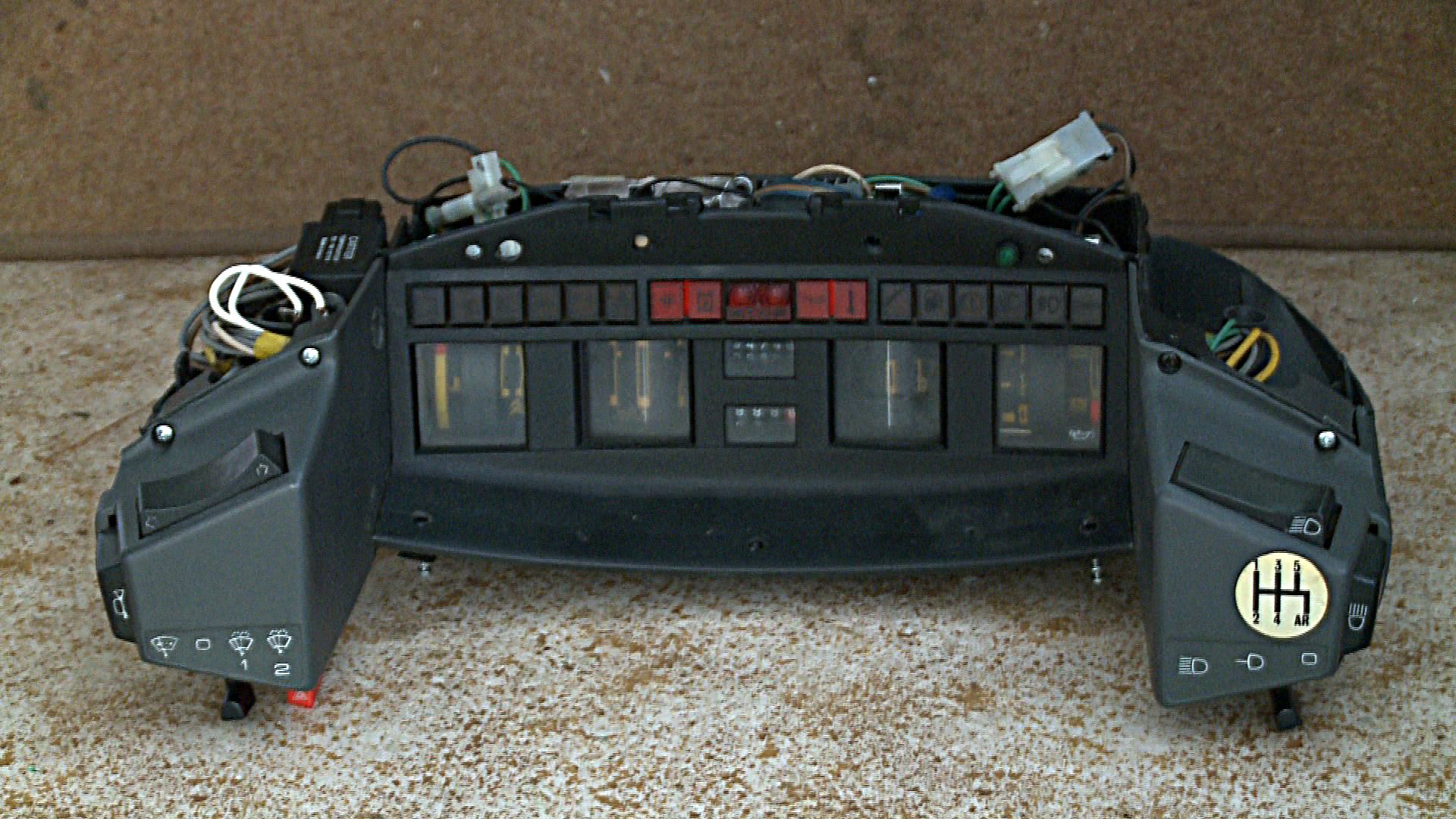

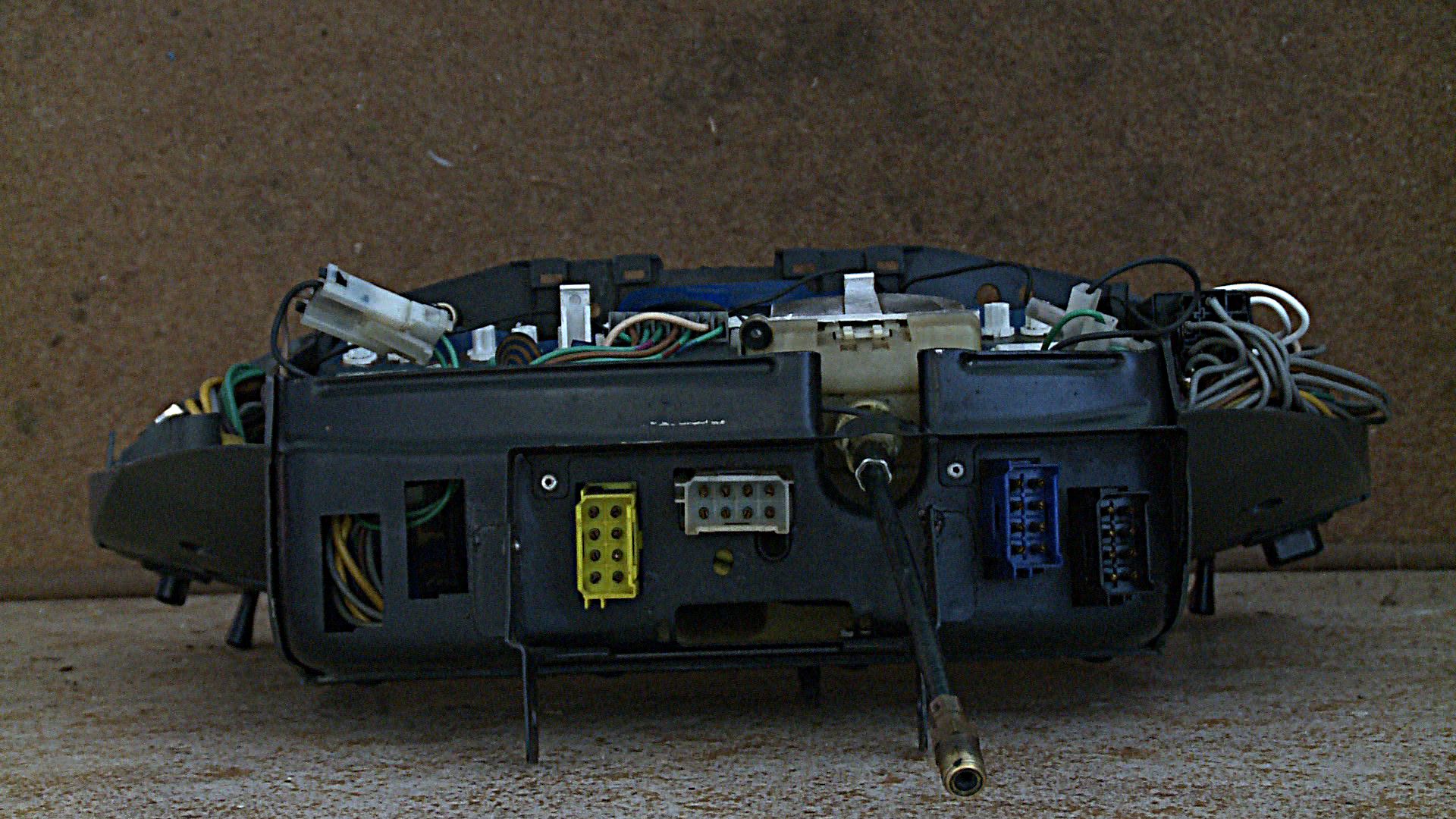

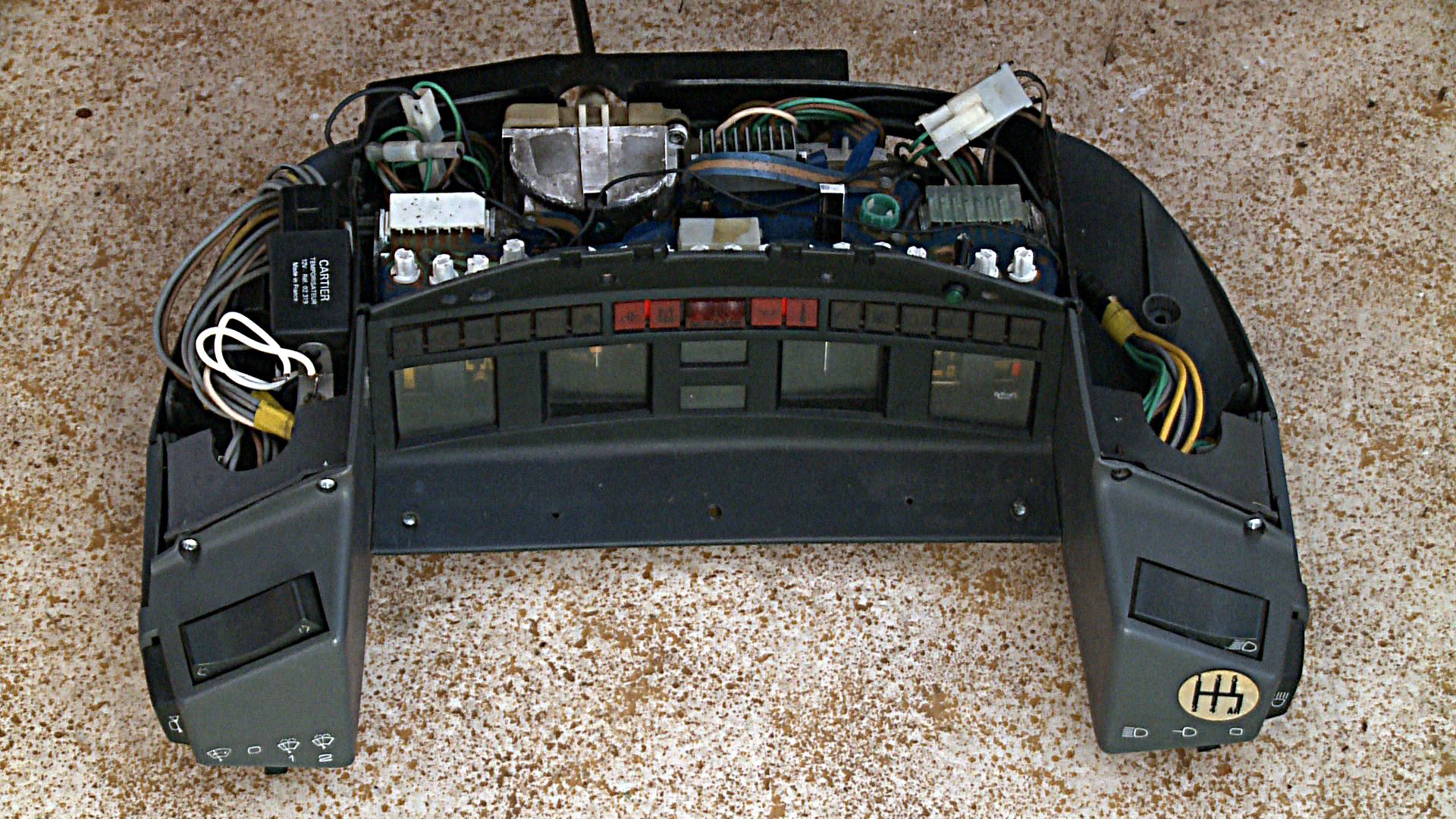

Hier ist die ausgebaute Anzeigeeinheit zu sehen.

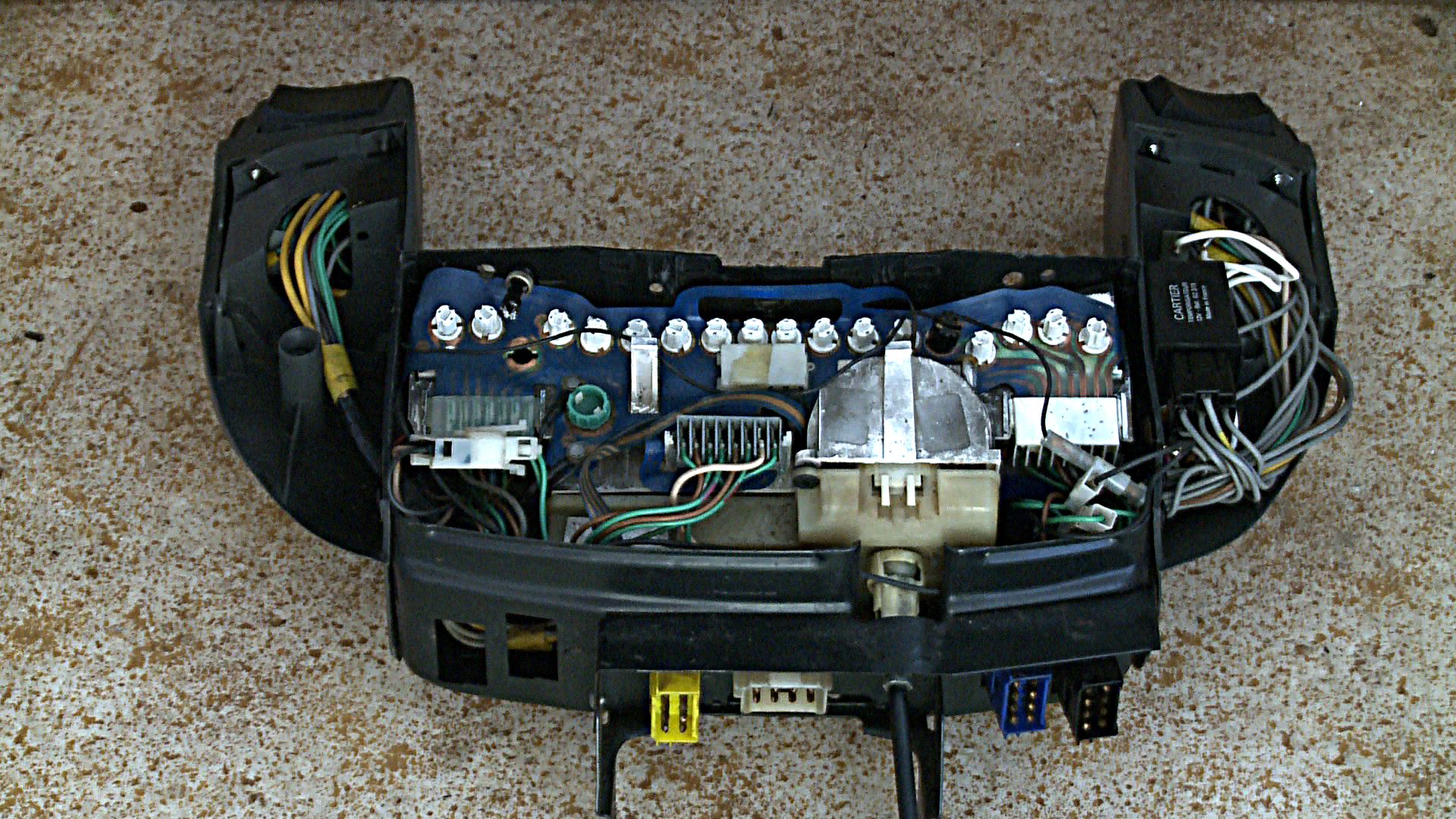

Inzwischen habe ich die Anzeigeeinheit weiter auseinandergebaut, die Verbindungen geprüft wo das Drehzahl-Signal verschwindet. Es steht bis zum Eingang der Drehzahlmesser-Platine ( gemeint sind die Steuersignale Impulse für den Drehzahlmesser     - Messung mit dem Oszillograph).

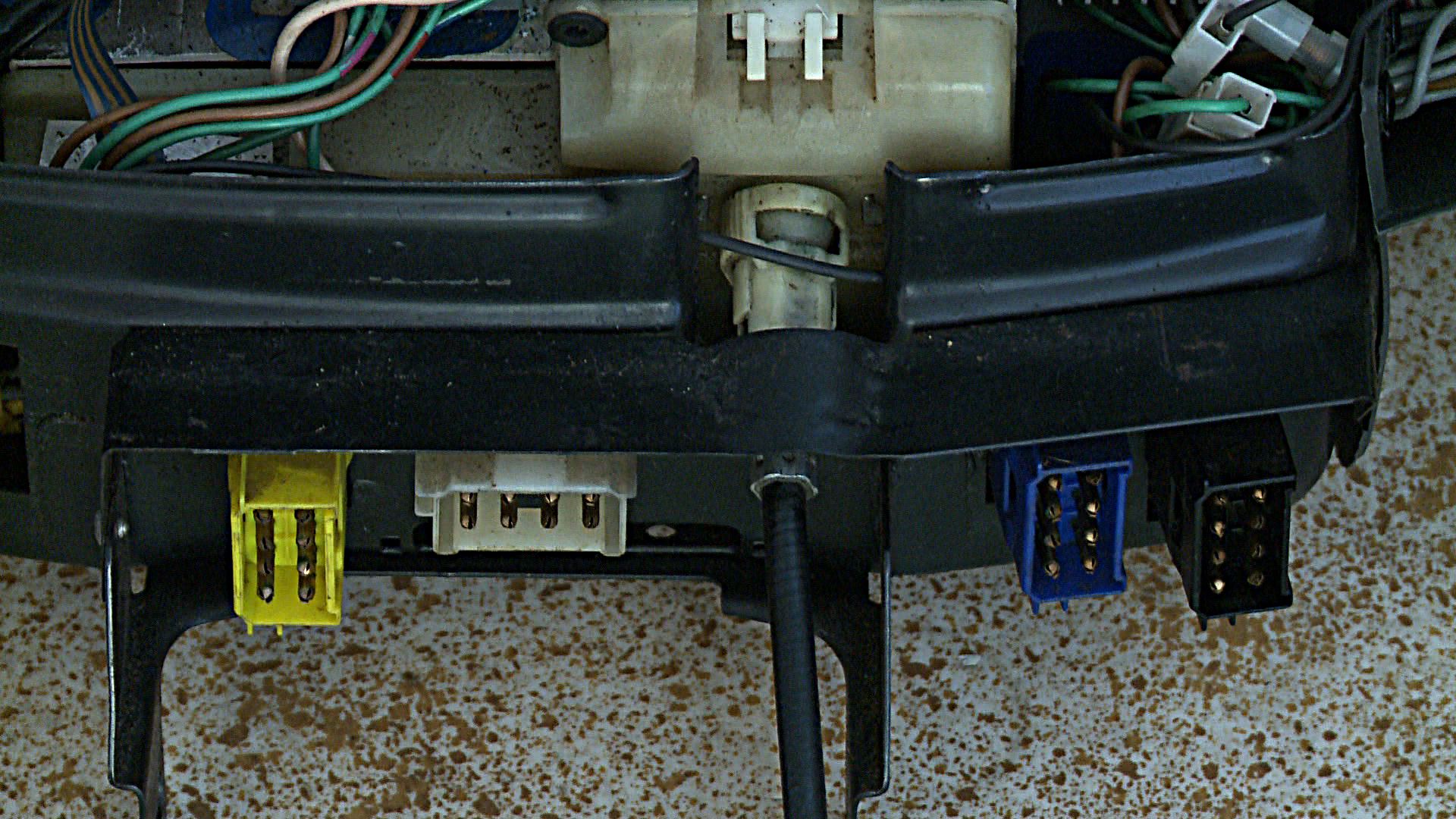

Wahrscheinlich war es ein Kontakt-Problem an dem Eingang des Drehzahlmessers ( Leiterbahn-Stecker am Drehzahlmesser selbst ).

Plötzlich funktioniert die Drehzahlmesser-Anzeige !!! Damit ist dieses Problem gelöst

Nun habe ich aber noch ein weiteres Problem :  Während alle Anzeige-Lampen und Anzeigefenster leuchten, beleuchtet sind, ist das Anzeigefenster ganz links, das Anzeigefenster für die Kühlmittel-Temperatur dunkel.  Ich finde da auch keine zuständige Lampe. Ich kann auch nicht sagen ob das jemals beleuchtet war.

Die Frage: muß das Anzeigefenster für die Kühlmittel-Temperatur beleuchtet sein ??      Wenn ja, wo sitzt die zuständige Lampe ??

Gruß Hans
