Mal wieder BX ABS Sensoren

[ssiegert]

Das ist mal Einsatz! Vielen Dank für Eure spontane Hilfe und die Beiträge. Bin schon gespannt auf die Ergebnisse.

Ich weiß noch nicht, ob ich es dieses Wochenende schaffe, aber nächstes bin ich sicher wieder in der Werkstatt und versuche den Fehler an meinem Sommerprojekt zu finden.

Ist die letzte, wirklich große Sache an dem Wagen. Danach gibt es (fast) nur noch Kosmetik.

Danke und Grüße

Sebastian



[schweber2]

Ich habe noch keine vom Xantia in den BX verbaut, nur jeweils die vom BX und vom Xantia in der Hand gehabt/gewechselt. Dabei fiel mir die Ähnlichkeit auf. Allerdings: die BX-Sensoren bestehen aus einem Magnet zwischen zwei Blechen, machen also einen Impuls pro Zahn. Die Xantia-Sensoren bestehen aus zwei Magneten zwischen drei Blechen, machen also sehr wahrscheinlich 2 Impulse pro Zahn. Wie das genau mit den 48 Zähnen der Xantia-Ringe und den 90 Zähnen der BXe zusammenpasst, wollte ich vorher untersuchen. Es kann gut sein, dass die Xantia-Sensoren problemlos funktionieren, eventuell werden durch den Sensor immer gleich 2 BX-Zähne erfasst.

Matthias

Bearbeitet 12. Februar 2021 von schweber2
Typo

[störtebecker]

Ich hab heute mal versucht was zu machen. Ich wollte die Signale mit angesteckten Abs Steuergerät aufzeichnen.

Leider kommt man dan bei dem Stecker schwer ran ohne was kaputt zu machen.

Wenn mir jemand ein günstiges Abs Steuergerät und einen Stecker verkaufen könnte, dann baue ich mir mal was und schicke euch einen Screenshoot.

[BxArnie]

Hallo

ich habe das Problem mit den Sensoren bei meinem bx 16v Umbau auch.

Habt ihr eine Lösung gefunden für das Problem?
Ich will mir xantia Sensoren bestellen wenn die gut passen.

Vorne und Hinten

Ich habe von der Electric sehr wenig Ahnung.
Kann mann die Stecker einfach tauchen oder ist löten bei einem genauen Ohmwert scheiße ?

Mit freundlichen Grüßen Arne

Bearbeitet 16. Juli von BxArnie

[bx-basis]

Hinten passt 1:1, für vorne stehe ich gerade vor der Frage welche passen (beim X1 gibt es verschieden lange Sensoren).

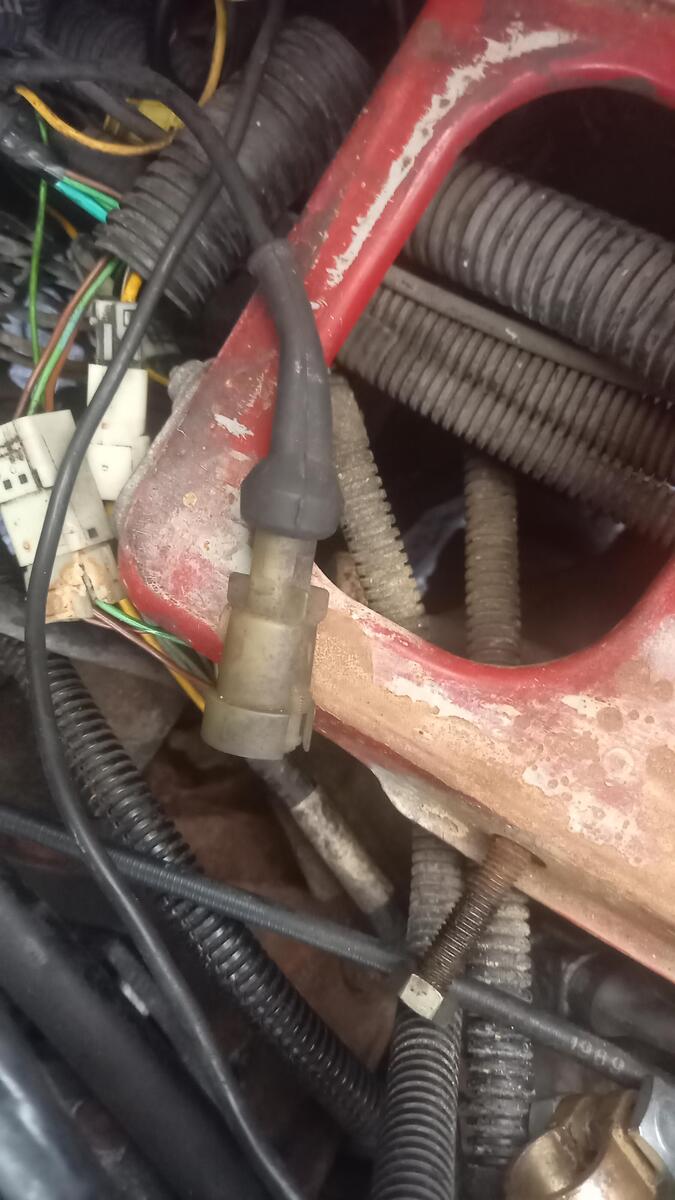

Stecker beim Xantia ist Standard (JPT 2polig), im BX sind spezielle Verbinder verbaut - nicht kompatibel. Das Problem ist die JPT sauber an den im BX verbauten Koaxialkabeln anzubringen, ist schon etwas fummelig, auf jeden Fall braucht man eine geeignete Crimpzange für die Stecker. Für hinten muß man aus dem Sensorkabel des BX einen ca. 20cm langen Adapter bauen (Kabel des Xantia-Sensors ist kürzer), vorne kann man direkt am Kabelbaum einen entsprechenden Stecker anbringen.

[AndreasRS]

vor 21 Minuten schrieb bx-basis:

Hinten passt 1:1, für vorne stehe ich gerade vor der Frage welche passen (beim X1 gibt es verschieden lange Sensoren).

Mit Farbfotos: https://www.citdoc.de/index.php?title=ABS_(Xantia)#Teilenummern_der_ABS-Sensoren_vorne

Bearbeitet 16. Juli von AndreasRS

[bx-basis]

Ich denke es muss der bis Orga 6443 sein. Hab gerade einen bestellt, nächste Woche weiß ich mehr...

[Citrö.ne]

Vor Jahren kannte ich einen der hat bei pepperl+fuchs gearbeitet und mir mal ein ABS Sensor für nen W124 angefertigt. Das war natürlich nebenherr nach der Arbeitszeit (arbeitet da leider nicht mehr).

Eventuell dort mal anfragen und nach einer kleinen Serienfertigung fragen?!

[bx-basis]

Das Problem werden die speziellen Koax-Steckverbinder sein die es vermutlich nirgendwo gibt und die mit dem üblichen 2adrigen Kabel der Sensoren nicht kompatibel sind. Umbau auf Xantia ist sicher sinnvoller. Bin gerade dabei...

[schwinge]

On 7/16/2024 at 8:42 AM, BxArnie said:

Kann mann die Stecker einfach tauchen oder ist löten bei einem genauen Ohmwert scheiße ?

So genau ist der Ohmwert nicht. Was hats denn da? 1,2 kOhm? Da kann man an 83 Stellen löten und es passiert nix schlimmes.

[bx-basis]

Die Koax-Kabel lassen sich halt nicht besonders toll verlöten. Ich versuche beim nächsten JPT den ich am Koax anbringe mal Bilder zu machen.

[Citrö.ne]

habt ihr ein foto von den steckverbinder?

[BxArnie]

[AX furio]

Statt die (unterschiedlichen) Kabel  direkt zu verlöten,  würde ich an der Stelle klassische BNC-Stecker anwenden. Gibt es zum Löten oder auch zum Crimpen (für die passende Zange müsste man etwas investieren...) crimpen geht natürlich nur auf der koaxialen BX-Seite, auf der Sensorseite mit dem nicht-koaxial Kabel sollte man  aber den Stecker löten können.

[bx-basis]

An das Koax-Kabel kann man JPT-Steckverbinder ancrimpen. Werde das demnächst wieder machen, wenn ich dran denke gibts Bilder.

[bx-basis]

So, hier wie versprochen eine kurze Zusammenfassung zum Thema Xantia-Sensor im BX, hier beim 16V vorne links.

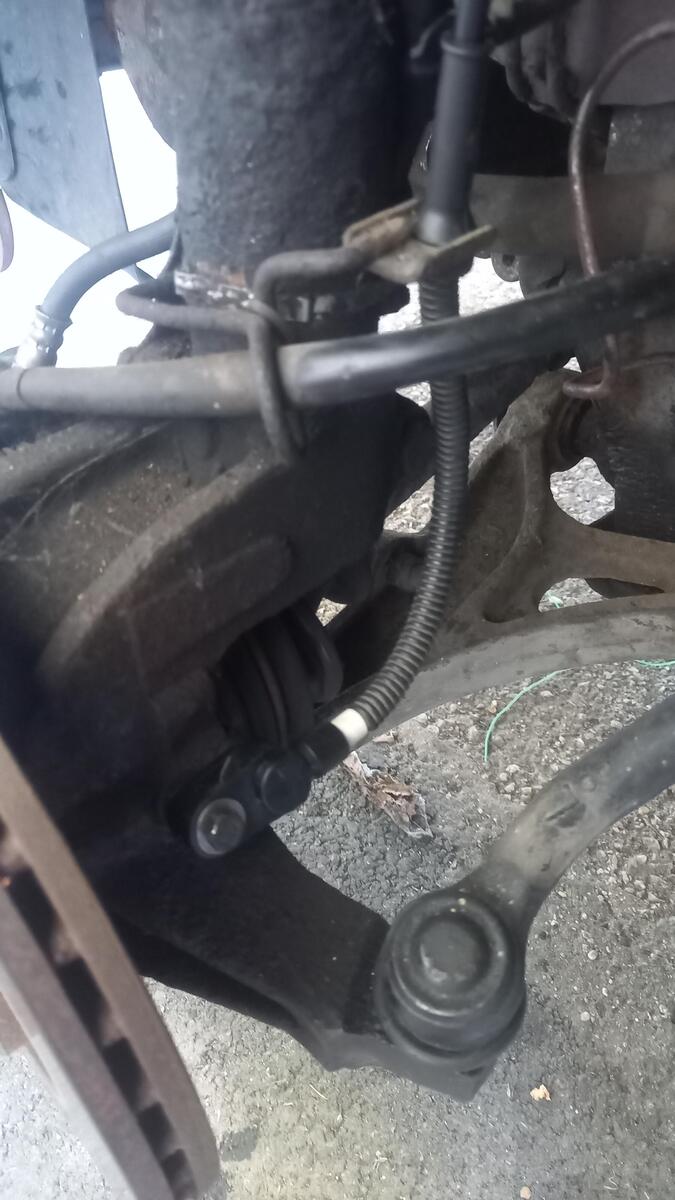

Der Sensor vom ersten X1-Modell passt 1:1, lediglich eine etwas kürzere Schraube muß verwendet werden (bzw. die vorhandene absägen). Am Sensorkabel sind 4 Gummitüllen zum Einhängen dran. Nummer 1 und 4 entfernt man, 2 und 3 verschiebt man an die gleiche Position wie beim BX-Sensor. Knickschutz übernimmt man ebenso vom BX-Sensor wie die 3. Gummihalterung (seitlich aufschneiden und übers Kabel stecken, hält einwandfrei).

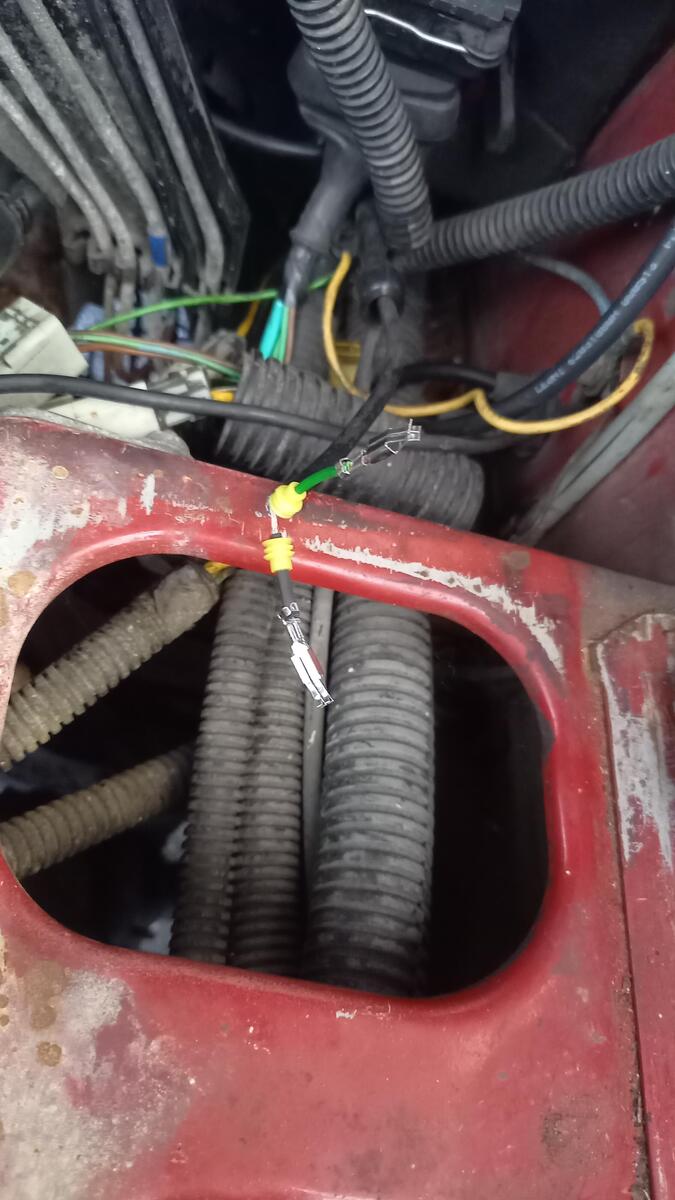

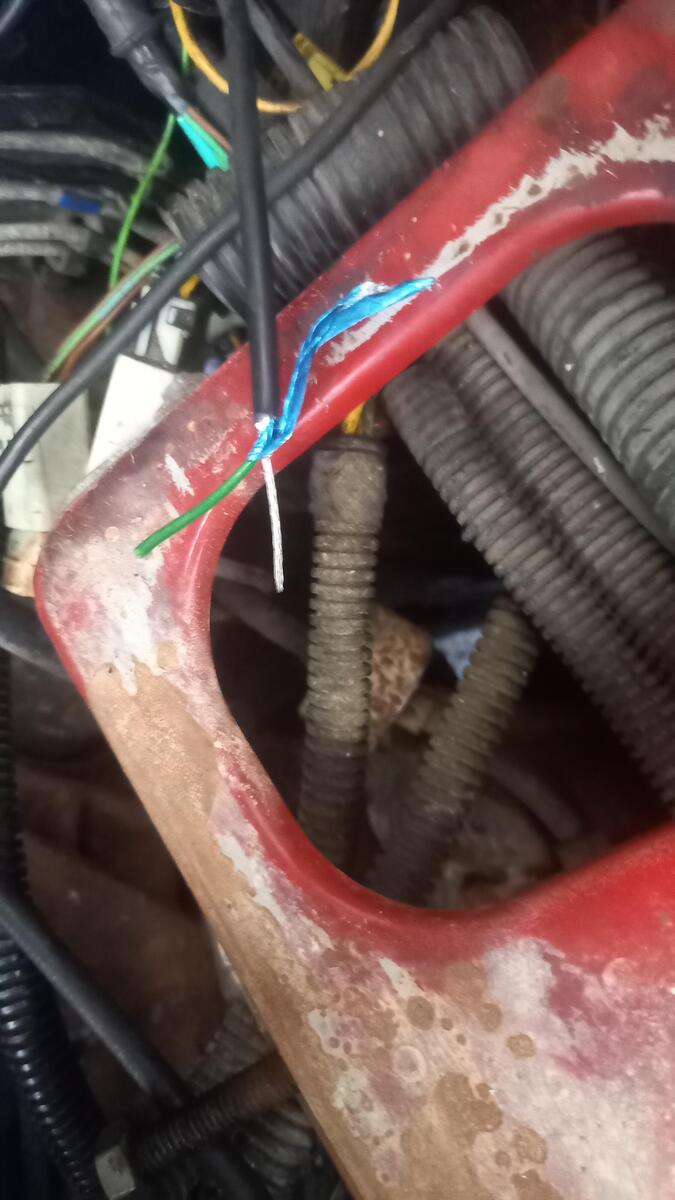

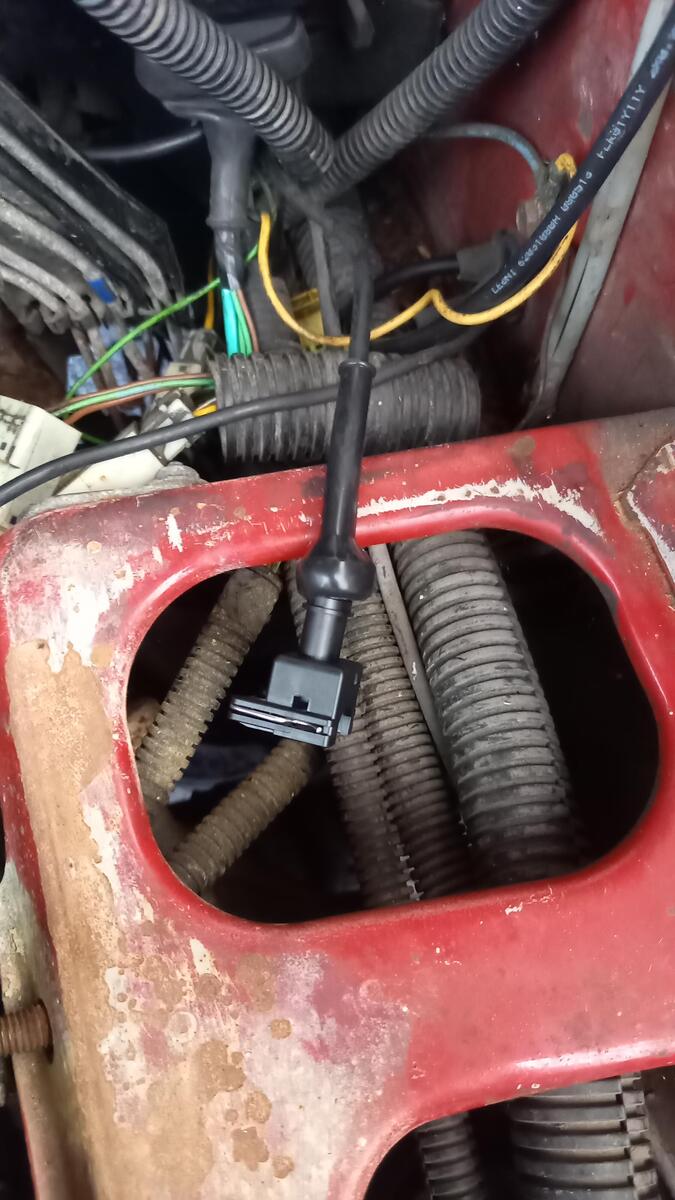

Das Kabel ist von der Länge her fast identisch, so kann man hier direkt am BX-Kabelbaum einen JPT-Stecker anbringen (hinten baut man aus den letzten ca. 20cm Kabel vom BX-Sensor einen Adapter). Die Alufolie zum Abschirmen entfernt man, die blanke Litze habe ich mit Schrumpfschlauch zusätzlich isoliert wo er in den Stecker hineingeht. JPT-Stecker komplett mit Dichtungen und Knickschutztülle kann man problemlos kaufen für wenige Euros. Der Zustand des Kabels ist hier sehr gut und es war einfach den Stecker anzucrimpen, bei den hinteren Sensorkabeln ist es fummeliger da es Koaxialkabel sind.

Im Stand geht die ABS-Leuchte nun aus, Fahrtest steht noch aus.

Bearbeitet 6. August von bx-basis

[Jensg]

Sieht solider aus als die 'Cinch-Stecker' aus der Hifibastelkiste. Die erwähnten BNC Stecker sind da schon einen andere Hausnummer.

Jens

[bx-basis]

Hier noch zur Veranschaulichung das Sensorkabel des gestern ausgebauten BX-Sensors. Das Geflecht muß man auftrennen und dann verdrillen um den JPT-Stecker ancrimpen zu können. Am besten etwas länger ausführen um mehr Luft für die Montage zu haben, das hier dient nur der Darstellung des Prinzips. Vorher noch Schrumpfschlauch drüberziehen um das frei liegende Geflecht zu isolieren...

Bearbeitet 6. August von bx-basis

[AndreasRS]

https://nabendynamo.de/wp-content/uploads/2020/09/Koaxialkabel-Verarbeitung-DE-2019.pdf

[BxArnie]

Am 5.8.2024 um 20:57 schrieb bx-basis:

So, hier wie versprochen eine kurze Zusammenfassung zum Thema Xantia-Sensor im BX, hier beim 16V vorne links.

Der Sensor vom ersten X1-Modell passt 1:1, lediglich eine etwas kürzere Schraube muß verwendet werden (bzw. die vorhandene absägen). Am Sensorkabel sind 4 Gummitüllen zum Einhängen dran. Nummer 1 und 4 entfernt man, 2 und 3 verschiebt man an die gleiche Position wie beim BX-Sensor. Knickschutz übernimmt man ebenso vom BX-Sensor wie die 3. Gummihalterung (seitlich aufschneiden und übers Kabel stecken, hält einwandfrei).

Das Kabel ist von der Länge her fast identisch, so kann man hier direkt am BX-Kabelbaum einen JPT-Stecker anbringen (hinten baut man aus den letzten ca. 20cm Kabel vom BX-Sensor einen Adapter). Die Alufolie zum Abschirmen entfernt man, die blanke Litze habe ich mit Schrumpfschlauch zusätzlich isoliert wo er in den Stecker hineingeht. JPT-Stecker komplett mit Dichtungen und Knickschutztülle kann man problemlos kaufen für wenige Euros. Der Zustand des Kabels ist hier sehr gut und es war einfach den Stecker anzucrimpen, bei den hinteren Sensorkabeln ist es fummeliger da es Koaxialkabel sind.

Im Stand geht die ABS-Leuchte nun aus, Fahrtest steht noch aus.

Super tolle „Anleitung“

Die hinteren Sensoren hatte ich mir schon vor einigen Wochen gekauft, es sind die richtigen.

Heute sind die vorderen angekommen und die JPT Stecker.

Allerdings passen die X1 Sensoren die ich gekauft habe nicht, sie sind zu kurz.

Kannst du mal den Link teilen von den vorderen Sensoren die du gekauft hast ?



[BxArnie]

[bx-basis]

Hab die im Teilehandel nach OE 96113241 bestellt, sogar die Kabellänge war ziemlich identisch mit der vom BX-Sensor. Du hast offensichtlich die vom späten X1 - die passen nicht.

Bearbeitet 20. August von bx-basis

[BxArnie]

Ok danke

dann schaue ich mal nach frühere und vergleiche die Nummer



[bx-basis]

Deine entsprechen OE 454543

[BxArnie]

Ich habe den letzten nos Sensor auf eBay ergattert.

Im Teilehandel hab ich kein Glück gehabt, da überall ausverkauft.

im Netz sind auch alle ausverkauft

Wo könnte mann noch welche herbekommen ohne gleich Unsummen zu zahlen oder aus dem Ausland kaufen? Bei Citroen direckt?

Es kann doch nicht sein das die Sensoren vom Xantia jetzt auch schon so selten sind

Mit freundlichen Grüßen Arne
