Bremsleitungen verlegen

[Honti]

Habe ein HY 78  Jg.73. Habe die Bremsleitungen demontiert und eine Skizze gemacht und die ist weg. Hat jemand ein Leitungsschema mit Bremskraftregler,

2 Kreisystem, oder Fotos von allen Leitungen.

Bindankbar für eure Typs.

[jozzo_]

Oje, nicht original.

Könnte mit dem Schema schwierig werden.

[Hy1600]

Einkreis- oder Zweikreisbremssystem?

[Le Fourgon]

Es gab wohl m. W. schon Fahrzeuge für den Export (Schweiz?) mit 2 Bremskreisen. Hatte Stephan UniHY nicht mal was dazu gepostet?


Das Einkreissystem ist relativ selbsterklärend. Ausgang HBZ > Vorderrad rechts und links > Abzweig für den hinteren Strang > dann in den unteren Anschluss des regulateurs, vom oberen Anschluss dann Abzweig für linkes und rechtes Rad.

LG, Bert

[Dirk hy]

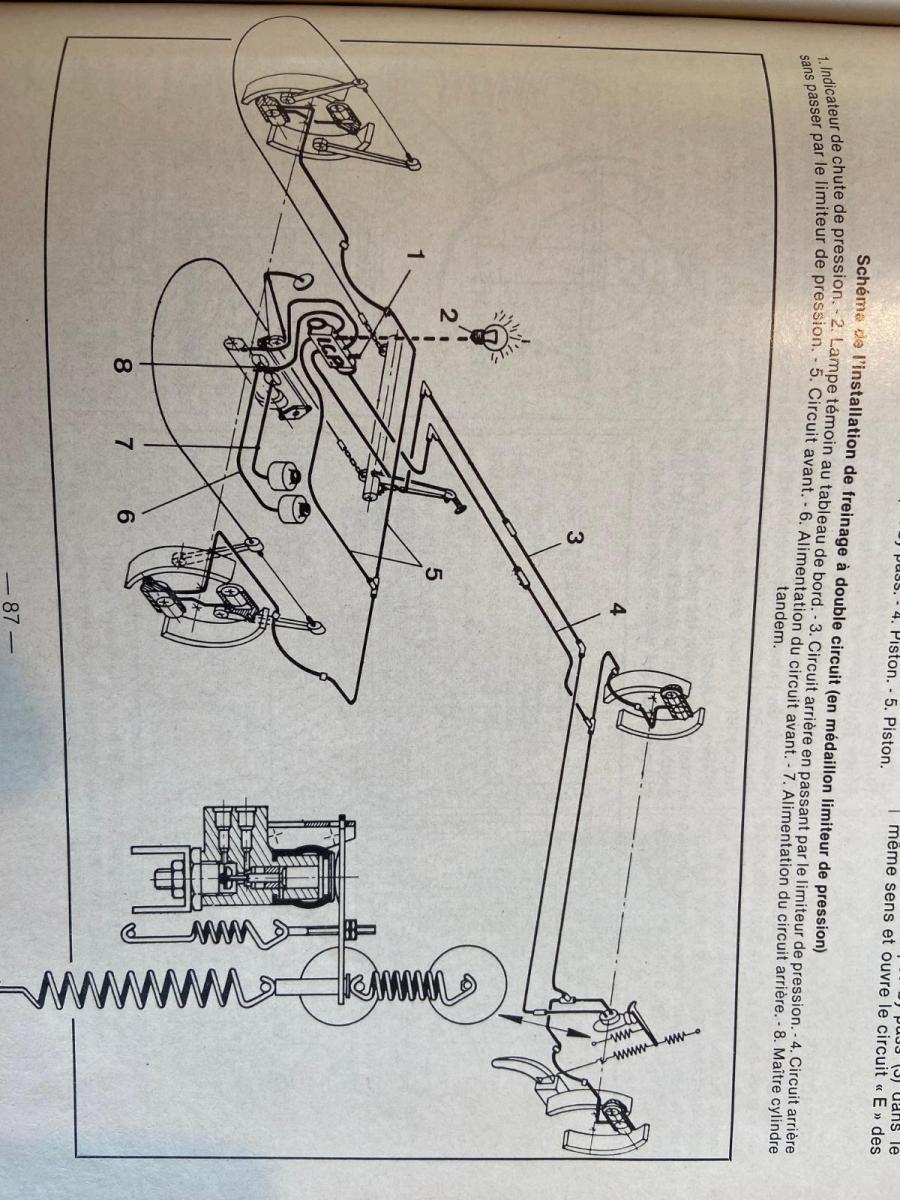

Hier das Schema für die 2-Kreis-Bremsanlage und ein Bild vom Verteiler, der an dem Fahrschemel seitlich montiert ist.

Gruß, Dirk HY

[nitrolack]

Interessante Zweikreis-Hydraulik. Sobald ein Bremsschlauch oder -zylinder leckt bringt das Ganze nicht mehr als eine Einkreisanlage.

[Honti]

vor 3 Stunden schrieb Le Fourgon:

Es gab wohl m. W. schon Fahrzeuge für den Export (Schweiz?) mit 2 Bremskreisen. Hatte Stephan UniHY nicht mal was dazu gepostet?


Das Einkreissystem ist relativ selbsterklärend. Ausgang HBZ > Vorderrad rechts und links > Abzweig für den hinteren Strang > dann in den unteren Anschluss des regulateurs, vom oberen Anschluss dann Abzweig für linkes und rechtes Rad.

LG, Bert

Es ist eine 2 Kreisbremsanlage



LG Toni

[Honti]

vor 6 Stunden schrieb Hy1600:

Einkreis- oder Zweikreisbremssystem?

Es ist eine Zweikreisanlge



[Honti]

vor 2 Stunden schrieb Dirk hy:

Hier das Schema für die 2-Kreis-Bremsanlage und ein Bild vom Verteiler, der an dem Fahrschemel seitlich montiert ist.

Gruß, Dirk HY

Danke für die Info.Habe noch eine Frage von der Zeichnung ist das der Hauptbremszylinder mit den Anschlüssen?

Anschluss A,B,C,D,E Leitungen teils vom Bremsölbehälter und die anderen auf die Vorder und Hiterradbremse.

Danke für die Info



Gruss Toni

[Honti]

Danke für das Schema.

[Dirk hy]

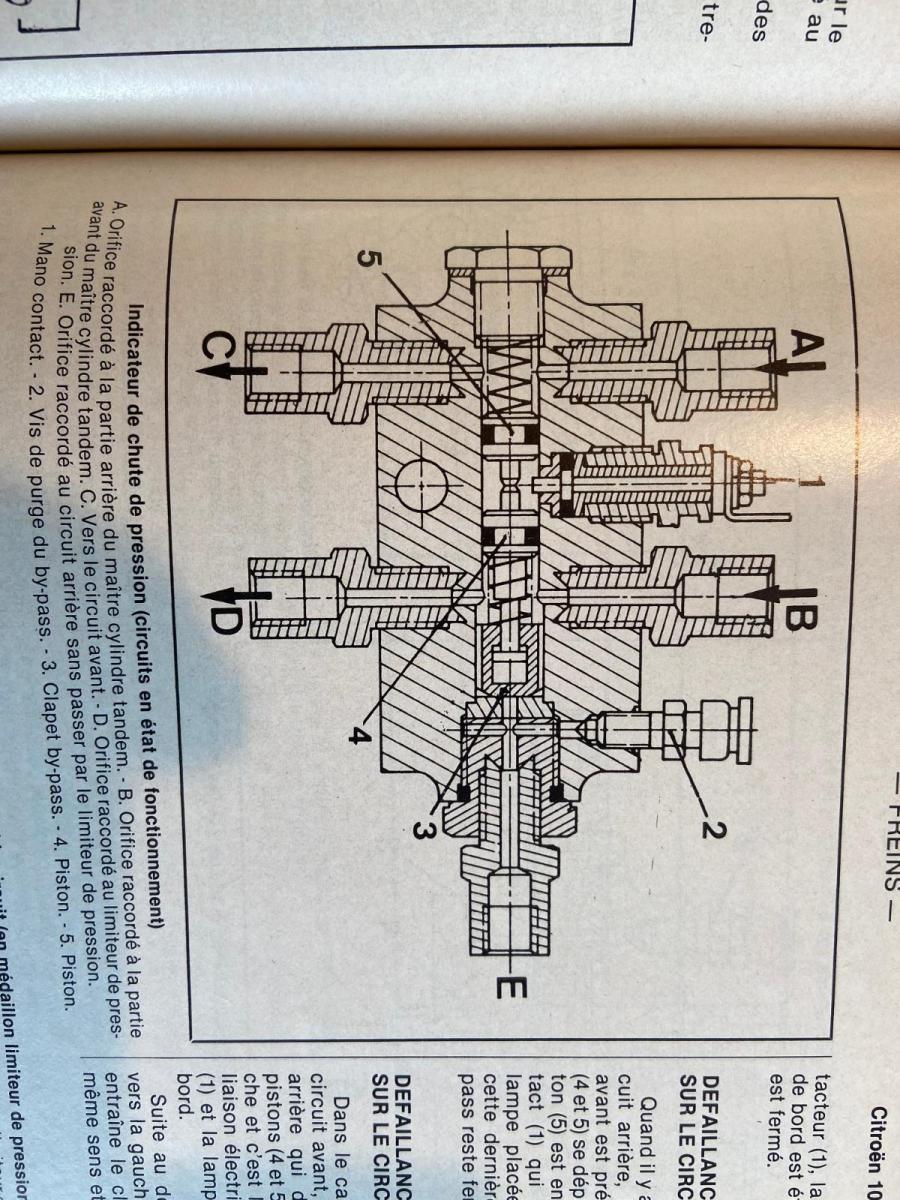

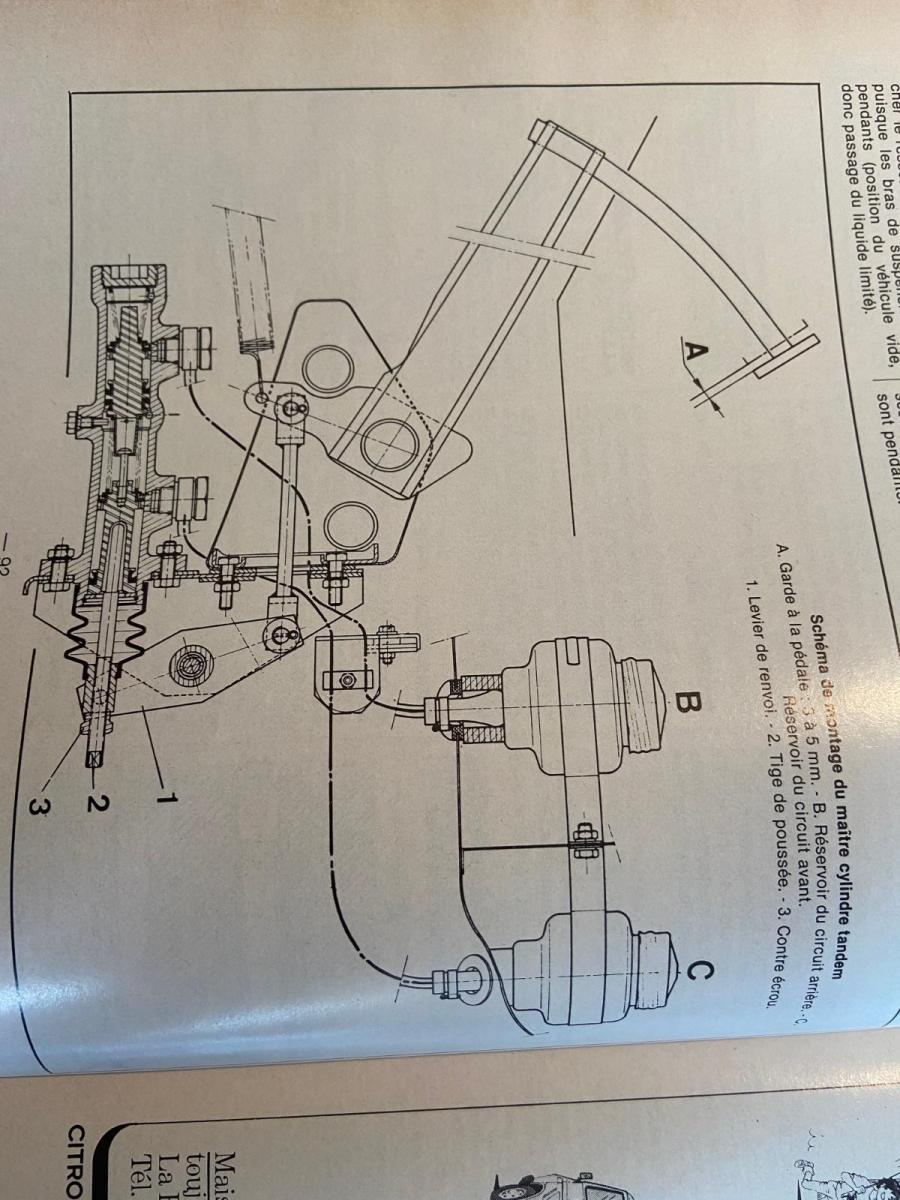

Hallo Toni, nein das 2. Bild ist der Verteiler der seitlich am Fahrschemel sitzt. Der Hauptbremszylinder sieht so aus:

[Hy1600]

vordere Seite am Hauptbremszylinder und vordere Glasbehälter ist für hinten
