Kabel Belegung Zentralverriegelung x1 0

[Henry K]

Hallo ich brauche einen Anschluss Plan für die Steckerbelegung der  Originale Fernbedienung am Empfänger . Xantia

[ACCM Fred]

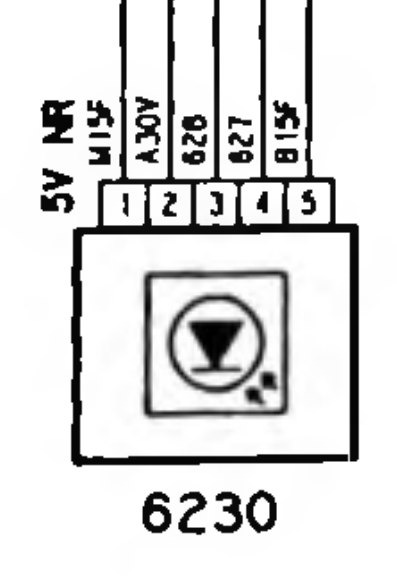

Nr. 6230 ist der Empfänger  (Schaltplan von 1993)

[Henry K]

vor 2 Stunden schrieb ACCM Fred:

Nr. 6230 ist der Empfänger  (Schaltplan von 1993)

Ist das noch an kabelfarben auszumachen?Das Problem ist einer meiner Vorbesitzer hat das getrennt hab zwar das Kabel zum Anschluß aber das stammt aus nen 97 er x1.

[ACCM Fred]

Auf Kabelfarben konnte ich mich bisher nicht verlassen. Die wechseln innerhalb der Baureihe, oder sind alle gleich.  Oft sind Aufdrucke auf den Kabeln zur identifizierung, aber nicht immer.

[ChristophX2]

Moin,

1 ist Masse

2 ist Zündungsplus

3 +4 zum Steuergerät

5 ist Dauerplus

Die kaum leserlichen Bezeichnungen stehen vielleicht auf den Kabeln drauf.

Wenn du 1, 2 und 5 richtig anschließt kannst du 3 und 4 ausprobieren, da dürfte nix passieren.

Gruß, Christoph

[Citrofan93]

vor 41 Minuten schrieb ChristophX2:

Wenn du 1, 2 und 5 richtig anschließt kannst du 3 und 4 ausprobieren, da dürfte nix passieren.

Exakt. 1,2 und 5 sollten sich zudem ziemlich simpel messen lassen. Anschließend nacheinander 3 und 4 auf Masse Legen, dann schließt die ZV entweder auf oder zu. Oder aber man misst nach dem Stromlaufplan bis zum Steuerteil durch.

Korrigiert mich wenn ich falsch liege, aber ich glaube sogar dass es egal ist wenn 3 und 4 vom Empfänger vertauscht sind. Hier wird jeweils öffnen und schließen vom Empfänger an das Steuerteil übertragen. Da der Schlüssel aber nur einen Knopf besitzt und nur ein Signal an den Empfänger sendet, alterniert der Empfänger das Signal.

Bearbeitet 9. September 2021 von Citrofan93
