Rahmen Ente / Ak 400

[entenandy]

Eine Frage zur Geometrie des Entenrahmenes. Müssen alle Befestigungsschrauben der beiden Achsen parallel zu einander bzw. rechtwicklig zur Rahmenunterseite sein? Es stimmt bei nämlich nicht ganz und scheint die Lenkung negativ zu beeinflussen.

Gruß Andy

[torsten130]

Da die Befestigungsschrauben der Achsen im Rahmen eine Führung haben, meine ich, die Frage eindeutig mit "ja, müssen sie" beantworten zu können. Aber, wie so oft: ein Bild sagt mehr als tausend Worte...

[bx-basis]

Schrauben müssen immer rechtwinklig zur Kopfauflage (hier die Rahmenunterseite) sein.

[entenwilli]

vor 1 Stunde schrieb entenandy:

Eine Frage zur Geometrie des Entenrahmenes. Müssen alle Befestigungsschrauben der beiden Achsen parallel zu einander bzw. rechtwicklig zur Rahmenunterseite sein? Es stimmt bei nämlich nicht ganz und scheint die Lenkung negativ zu beeinflussen.

Gruß Andy

An welcher Achse stimmt es denn nicht. Wenn da was nicht passt woran sollte das liegen, am Rahmen oder an der/den Achsen ?

[Werner Kampmann]

...nicht das er den Schrauben-Sechskant meint, wie der zur Rahmenseite steht?!?

[Vincent2]

Am 23.11.2023 um 15:15 schrieb entenandy:

Eine Frage zur Geometrie des Entenrahmenes. Müssen alle Befestigungsschrauben der beiden Achsen parallel zu einander bzw. rechtwicklig zur Rahmenunterseite sein? Es stimmt bei nämlich nicht ganz und scheint die Lenkung negativ zu beeinflussen.

Gruß Andy

Miss mal die Diagonalen, d.h. Achsbefestigung vor links und hinten rechts bzw. umgekehrt. Nimm als Messpunkt einen Punkt exakt zwischen den beiden Schrauben. (keine Ahnung, ob das nach Rep.buch der richtige Punkt ist, aber um eine Verformung zu erkennen, ist es m.E. genau genug.) Du solltest auch mal den Rahmen seitlich abtasten und gucken, ob irgendwo ein Knick oder eine Verformung zu fühlen ist. Bei einem Verzug, der die Lenkung negativ beeinflusst, müsstest Du eine Verformung spüren.

[EntenDaniel]

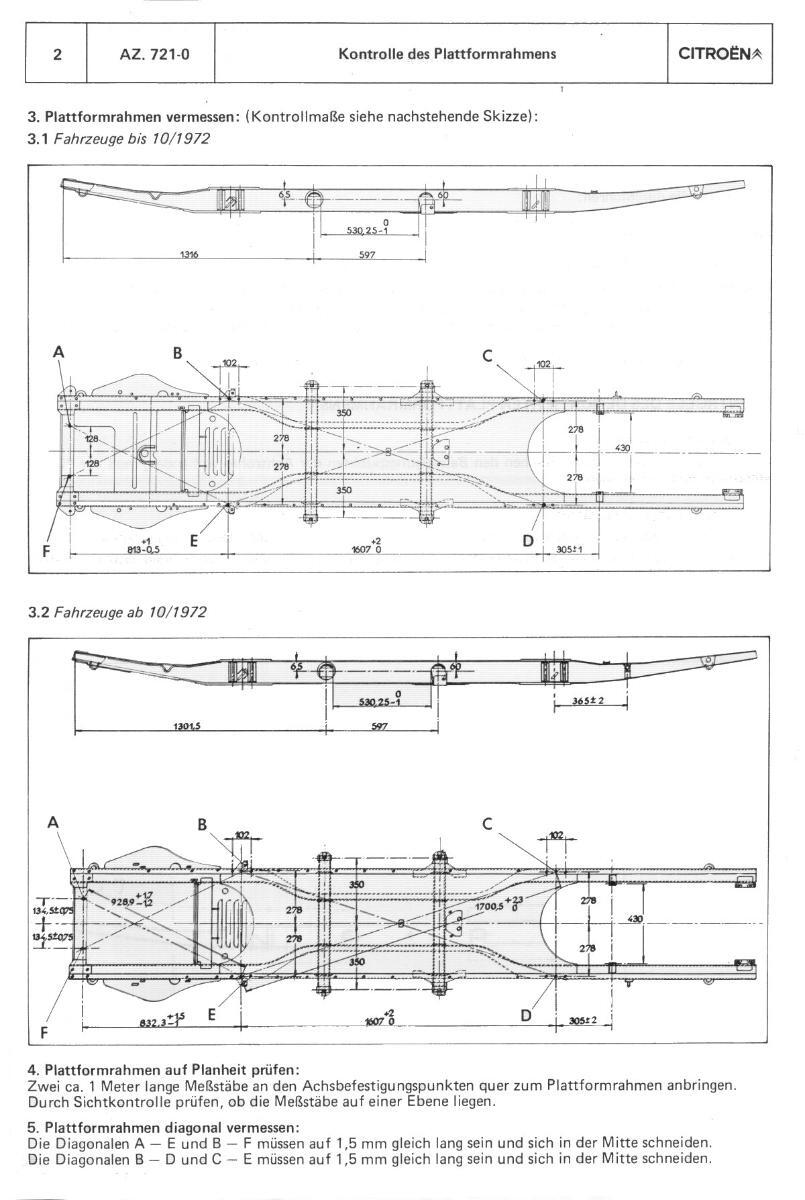

Werkstatthandbuch A-Modellen Band 5:

[Werner Kampmann]

Bild zeigt aber einen normalen 2CV-Rahmen, hast du auch welche vom AK-Rahmen?

[Schrottmattes]

Die Maße dürften bei der AK400 die gleichen sein wie bei einer 2cv Limo. Nur Acadyane ist zwischen den Achsen länger und AZU 250 hintenrum kürzer

[EntenDaniel]

Am 26.11.2023 um 18:05 schrieb Werner Kampmann:

Bild zeigt aber einen normalen 2CV-Rahmen, hast du auch welche vom AK-Rahmen?

Im Werkstatthandbuch ist nur das drin. Bis auf die hinteren Stoßstangenaufnahmen und die Tankhalterungen sind die Rahmen der 2CV-Limo und der 2CV-AK von den Maßen her soweit identisch.

Bearbeitet 27. November 2023 von EntenDaniel

[torsten130]

..aber scheint ja eh nicht weiter wichtig zu sein, da so überhaupt keine Reaktion vom TE kommt...

[Vincent2]

vor 9 Stunden schrieb Schrottmattes:

Die Maße dürften bei der AK400 die gleichen sein wie bei einer 2cv Limo. Nur Acadyane ist zwischen den Achsen länger und AZU 250 hintenrum kürzer

Stimmt, und wenn nicht, wäre das auch nicht so schlimm, wenn es primär um ein verändertes Fahrverhalten geht. Entscheidend ist da ja vor allem, ob es zwischen den beiden Diagonalen eine Abweichung gibt.

Bearbeitet 27. November 2023 von Vincent2

[der_Glufy]

vor 7 Stunden schrieb EntenDaniel:

Im Werkstatthandbuch ist nur das drin. Bis auf die hinteren Stoßstangenaufnahmen und die Tankhalterungen sind die Rahmen der 2CV-Limo und der 2CV-AK von den Maßen her soweit identisch.

Nicht zu vergessen die Halterungen für die Federtöpfe = die Querrohre. Der AK hat die längeren (und dickeren) Federtöpfe, da sitzt das hintere Rohr weiter hinten. Dadurch ist der Rahmen zwischen den Achsen symmetrisch, die Stoßdämpfer vorn/hinten sind gleichlang.

[EntenDaniel]

Im Grunde geht es in diesem Threat darum, einen  Rahmen auf Verzug zu kontrollieren. Wie  man das macht, steht oben in der von mir verlinkten Seite des Werkstatthandbuchs. Wenn man es bei jedem Rahmen anders machen müßte, hätte Citroën alle lieferbaren Rahmen extra aufgelistet.

Punkt 4 und 5 der Seite beschreibt, wie man einen Rahmen auf Verzug mißt.
