C6 - Magneti Marelli RT5 - Anleitung Tausch HDD zu SDHC UHS-I Speicherkarte

[StefanMartin]

Vorbemerkungen:

1. Die beschriebene Vorgehensweise funktioniert bei meinem RT5. Ich übernehme keine Haftung für den Nachbau bzw. für die von mir beschriebene Vorgehensweise bei anderen Fahrzeugen.
2. Meine ausgebaute(n) HDD(s) war(en) ohne Fehler.
3. Mit den von mir genannten und eingesetzten Teilen/Händlern/Herstellern gibt es keine finanziellen Interessen.
4. Es ist geringes handwerkliches Geschick zum Ausbau der RT5-Einheit im Fahrzeug erforderlich.
5. Es sind relativ geringe Linux EDV-Kenntnisse erforderlich.

Gründe für den Ausbau:

Festplatten sind drehende Teile, und unterliegen damit (abgesehen von anderen Einflüssen) einem Verschleiss. Da die Festplatte in Ordnung ist und ohne Fehler arbeitet, lege ich diese als Backup zur Seite. Die verbauten Festplatten sind bei meinen beiden C6en TOSHIBA MK4050GAC IDE, 30GB Festplatten. Diese Platten wurden speziell für die Automotive-Industrie gefertigt. Mir war es nicht möglich neue originale Platten für vernünftiges Geld zu beschaffen. Alle Platten die auf einschlägigen Online-Plattformen angeboten werden, haben sich im Einsatz (speziell Sommer und Winter) als Fakes herausgestellt. In meinem ersten C6 habe ich im Jahr 2021 an einem Merory Compact Flash CF Karte für IDE-Festplatten, IDE-Festplatten, IDE-Festplatten, 2,5 Zoll (6,35 cm), die HDD durch eine Komputerbay 64GB Professional Compact Flash Speicherkarte CF 600X 90MB/s Hochgeschwindigkeit UDMA 6 RAW ersetzt. Dieser Ersatz funktioniert bis heute völlig störungsfrei. Leider ist es (mir) im Jahr 2024/25 nicht möglich, eine identische CF-Karte für den "neuen" C6 zu finden. Deshalb nachfolgende Lösung.

Was wird an Hardware benötigt:

1. ein USB 3.0 to 2.5" IDE Adapter.
2. ein Compact Flash CF Karte für IDE-Festplatten Adapter, IDE-Festplatten, IDE-Festplatten, 2,5 Zoll (6,35 cm) der sich im Slave-Modus betreiben lässt. Portiert eine CF-Karte in eine Standard-IDE-Festplatte. Verwendet in On-Board-Industrie-PCs, um On-Board-Daten für Linux, WinCE und andere Betriebssysteme und Anwendungen zu speichern.
3. RGBS SD SDHC SDXC zu High Speed Extreme Compact Flash CF Type I UDMA Speicherkarten-Adapter für 16 / 32 / 64 / 128 GB
4. eine SanDisk Extreme SDHC UHS-I Speicherkarte 32 GB (V30, 100 MB/s Übertragung, U3, 4K UHD Videos, wasserdicht, stoßfest, temperaturbeständig).
5. Einen Torx-Schraubendreher, Grösse 9.
6. Einen PC oder Laptop, der unter einem Linux-System läuft.

Vorgehensweise:

1. Am RT5 Bluetooth deaktivieren. Ggf. USB-Sticks auswerfen und abstecken. Ggf. Telefonkarte herausnehmen. Zündung aus, Schlüssel abziehen, alle Türen geschlossen, gute 5 Minuten warten. Ausbau des RT5. Beim Ausbau prüfen, ob am RT5 auf der linken Seite noch eine LED leuchtet. In dem Fall solange warten, bis diese erlischt. Beim Ausbau darauf achten, dass ZUERST die Stromversorgung am RT5 (Kombistecker hinten links) getrennt wird. Danach alle anderen Kabel vorsichtig lösen.
2. RT5 am Arbeitsplatz öffnen. *Vorsichtig* das DVD-Laufwerk nach oben anheben und nach hinten stellen. Das Flachbandkabel keinesfalls knicken oder beschädigen.
3. Die Festplatte vorsichtig aus dem Sitz heraushebeln.
4. Die Festplatte vorsichtig vom IDE-Anschlusskabel trennen. Darauf achten, dass weder "Füsschen" der Festplatte, noch die Verbindung des IDE-Kabels zur Platine verletzt/herausgezogen werden/wird.
5. PC oder Laptop unter Linux booten.

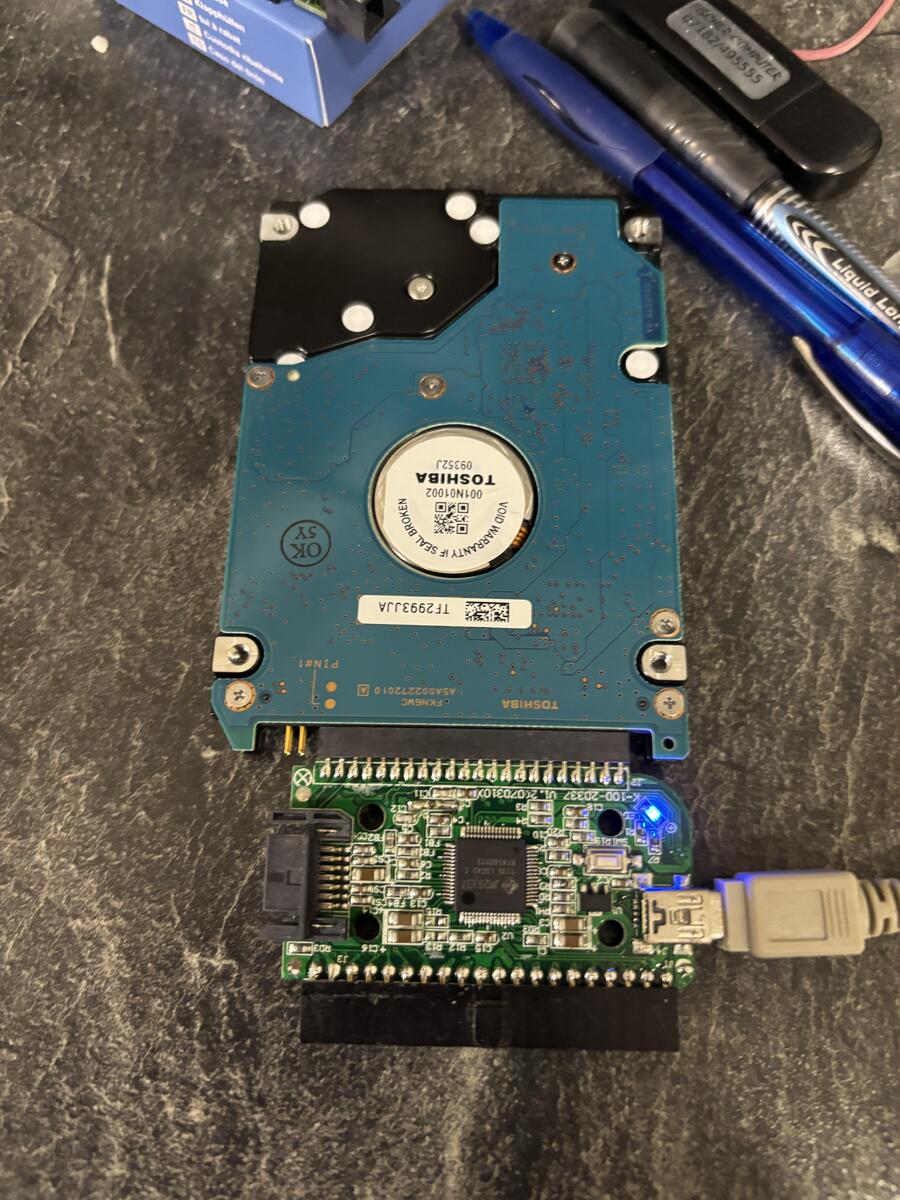

6. Ausgebaute Festplatte an den USB to IDE Adapter anschliessen.
7. Am PC/Laptop ein Terminal öffen.
8. Am "Prompt" den Befehl "dmesg" eingeben.
9. USB to IDE Adapter an den PC/Laptop anschliessen.
10. Im Terminal nochmals am "Prompt" den Befehl "dmesg" eingeben. Aufmerksam die letzten Zeilen der Ausgabe am Bildschirm lesen. Bei einem PC/Laptop mit einer einzigen Festplatte (keine weiteren über USB angeschlossenen Festplatten) wäre die Ausgabe der letzten Zeilen:

[ 8547.381542] sd 5:0:0:0: [sdb] Attached SCSI removable disk
[ 8868.167401] usb 4-3: USB disconnect, device number 2
[ 8919.400513] usb 4-3: new SuperSpeed USB device number 3 using xhci_hcd
[ 8919.428384] usb 4-3: New USB device found, idVendor=1f75, idProduct=0611, bcdDevice= 0.06
[ 8919.428395] usb 4-3: New USB device strings: Mfr=4, Product=5, SerialNumber=6
[ 8919.428422] usb 4-3: Product: Ugreen Storage Device
[ 8919.428427] usb 4-3: Manufacturer: Ugreen
[ 8919.428432] usb 4-3: SerialNumber: 000002000c41
[ 8919.437597] usb-storage 4-3:1.0: USB Mass Storage device detected
[ 8919.437744] scsi host5: usb-storage 4-3:1.0
[ 8920.446249] scsi 5:0:0:0: Direct-Access     OTHSBI A KM0405AG C            PQ: 0 ANSI: 7
[ 8920.446660] sd 5:0:0:0: Attached scsi generic sg2 type 0
[ 8920.452823] sd 5:0:0:0: [sdb] 58605120 512-byte logical blocks: (30.0 GB/27.9 GiB)
[ 8920.454219] sd 5:0:0:0: [sdb] Write Protect is off
[ 8920.454223] sd 5:0:0:0: [sdb] Mode Sense: 3b 00 00 00
[ 8920.455611] sd 5:0:0:0: [sdb] No Caching mode page found
[ 8920.455614] sd 5:0:0:0: [sdb] Assuming drive cache: write through
[ 8920.459695]  sdb: sdb1 sdb2 sdb3 sdb4
[ 8920.459937] sd 5:0:0:0: [sdb] Attached SCSI disk

11. Den Informationen ist zu entnehmen, dass die Festplatte unter dem Device [sdb] erkannt wird. Weiter ist zu entnehmen, dass die Platte 30GB hat, und in 4 Partitionen aufgeteilt ist. Nämlich sdb1, sdb2, sdb3 und sdb4. Welche Funktionen hinter diesen Partitionen stecken, kann man hier http://rt4.wikidot.com/start nachlesen. ACHTUNG: hier wird ein RT4 beschrieben. Weitere Informationen auch hier: https://frenchcarforum.co.uk/forum/viewtopic.php?t=57430. Es gibt Unterschiede zwischen den beiden Systemen. Soweit ich in den Binärdaten erkennen kann, ist der wesentlichste Unterschied das Betriebssystem und die Formatierung der Partitionen. Das RT4 läuft mit QNX RTOS 6.3.0 und das RT5 mit VxWorks 5.5.1.
12. Im Terminal den Befehl "mount" eingeben. Es gibt Linux-Systeme die angesteckte (USB-)Festplatten automatisch einhängen. Um eine 1:1 Kopie, besser einen 1:1 Klon, anfertigen zu können, darf die Platte nicht eingebunden sein. Falls der Ausgabe am Terminal nach Eingabe von "mount" zu sehen ist, dass sdb1, sdb2, sdb3 und sdb4 automatisch in das Linux-Live System eingebunden wurden, dann müssen diese zwingend "ausgehängt" werden. Hierzu im Terminal den Befehl "umount /dev/sdb1" eingeben. Weiter mit sdb2, sdb3 und sdb4.
13. Im Terminal nun den Befehl zum Klonen der Festplatte eingeben. Auf dem PC/Laptop wird mindestens 30GB freier Speicherplatz benötigt. Bildschirmschoner und Energiesparmodus deaktivieren. Auf die exakte Schreibweise (ohne Anführungszeichen) achten: "dd if=/dev/sdb of=festplatte.img bs=1M conv=sync status=progress". Erklärungen: /dev/sdb ist die zu klonende Festplatte. festplatte.img ist der Name des Klons und wird in das Verzeichnis geschrieben, in dem das Terminal geöffnet wurde. Geduld bis der Klon erstellt ist.
14. Sofern die Erstellung des Klons ohne Fehler endet (ist erkennbar als letzte Ausgabe des Kopiervorganges), kann die Festplatte vom PC/Laptop abgehängt werden. Wenn beim Klonen Fehler auftreten, die Festplatte jedoch im Fahrzeug ohne (bemerkte) Fehler lief, kann ein "try-and error" Versuch gemacht werden. Der Befehl lautet in diesem Fall: "dd if=/dev/sdb of=festplatte.img bs=1M conv=noerror,sync status=progress".
15. PC/Laptop ausschalten. Die Festplatte vorsichtig vom USB to IDE Adapter entfernen und gut verwaren.
16. Die SanDisk Extreme SDHC UHS-I Speicherkarte 32 GB in den RGBS SD SDHC SDXC zu High Speed Extreme Compact Flash CF Type I UDMA Speicherkartenadapter einschieben. Sicherstellen, dass die Speicherkarte nicht schreibgeschützt ist.
17. Den Speicherkartenadapter in den CF-Card zu IDE Adapter einschieben. ACHTUNG: der CF-Card zu IDE Adapter MUSS auf "SLAVE" gejumpert werden.
18. An den USB to IDE Adapter den CF-Card to IDE Adapter einstecken.
19. PC/Laptop starten. Ein Terminal öffnen.
20. Den USB to IDE Adapter an den PC/Laptop anschliessen. Im Terminal den Befehl "dmesg" eingeben. Sofern nichts am PC/Laptop geändert wurde, sollte das letzte erkannte Device (Festplatte) wieder [sdb] sein.
21. Um die Karte von evtl. Resten oder sonstigen Datenfragmenten zu säubern, rufe ich "gparted" auf. Mit diesem grafischen Programm kann auf der Karte eine neue Partitionstabelle geschrieben werden, sowie eine neue Partition (fat32) angelegt werden. Oben rechts muss das Device [sdb] ausgewählt werden. Dies gilt nur, wenn die eingebundene Karte als [sdb] erkannt wurde. VORSICHT: eine falsche Auswahl an dieser Stelle zertört unwiederbringlich alle Daten der falschen Festplatte. Dieser Schritt dient nur zur Sicherheit, da der Befehl "dd" jede Information auf der Karte überschreiben sollte. Den PC/Laptop neu starten.
22. Falls die neu formatierte Platte automatisch eingebunden wurde, analog zu Schritt (12) die Partition sdb1 mit dem Befehl "umount /dev/sdb1" aushängen.
23. Analog zu Schritt (13): im Terminal in das Verzeichnis verzweigen, in dem der Klon der Festplatte (festplatte.img) gespeichert ist. Bildschirmschoner und Energiesparmodus deaktivieren. Unbedingt sicherstellen, dass die über den USB to IDE Adapter angehängte Karte tatsächlich als [sdb] erkannt wird. Siehe Schritt (10).
24. Aus dem Verzeichnis mit dem Festplatten Klon jetzt im Terminal den Befehl (ohne Anführungszeichen) "dd if=festplatte.img of=/dev/sdb bs=1M conv=sync status=progress" eingeben. WENN DAS FALSCHE DEVICE ANGEGEBEN WIRD, SIND DIE DATEN DIESER PLATTE UNWIEDERBRINGLICH VERLOREN. Warten bis das Image (festplatte.img) auf die Karte geschrieben wurde. Geduld bis der Vorgang (fehlerfrei) beendet ist.
25. PC/Laptop ausschalten.
26. CF-to-IDE Adapter vom USB-to-IDE Adapter vorsichtig abziehen.

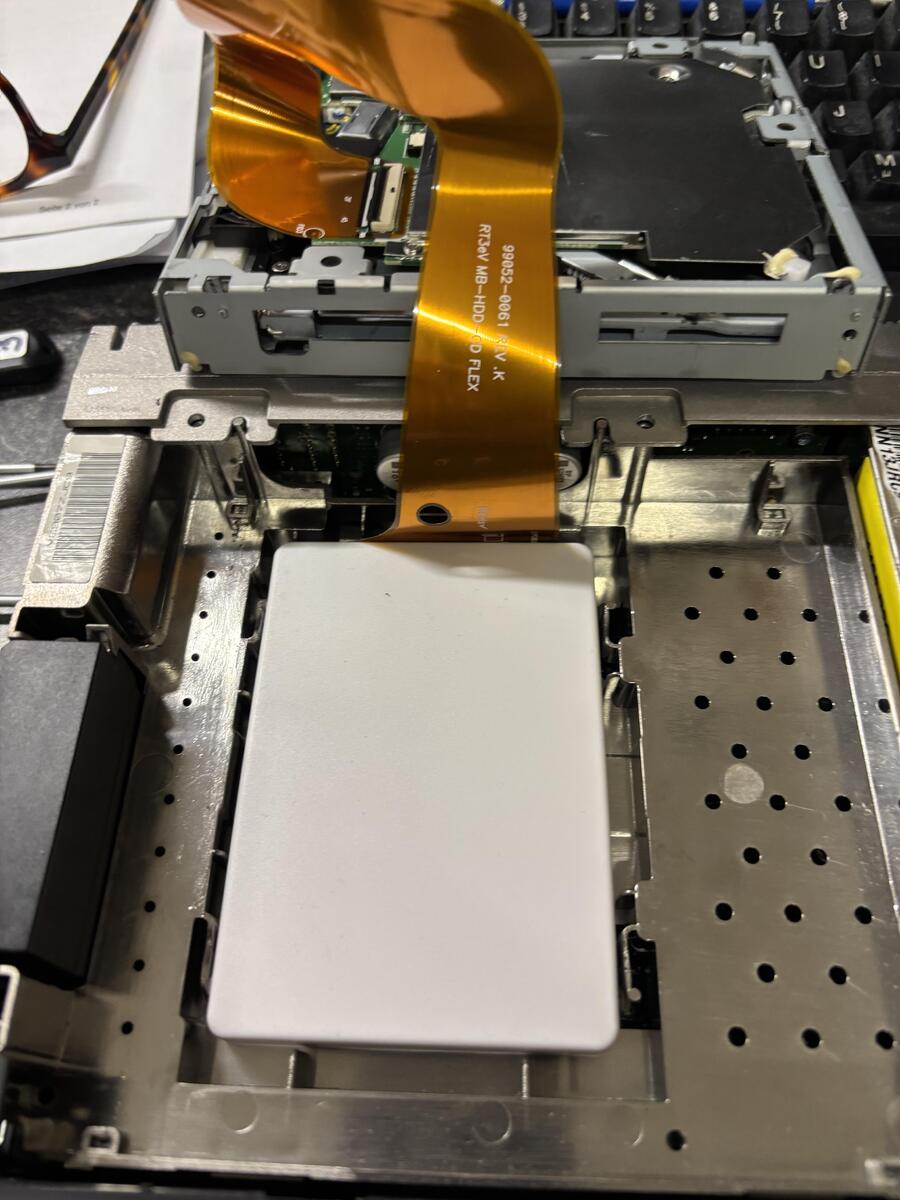

27. CF-to-IDE Adapter in das RT5 vorsichtig einbauen. Das Flachbandkabel keineswegs knicken oder quetschen. Es muss frei unter dem DVD-Laufwerk liegen. RT5 wieder verschliessen. (Kann im C6 auch erst im Fahrzeug verschlossen werden.)
28. Fahrzeug öffnen, Türe schliessen, Innenraumbeleuchtung ausschalten, Zündung aus. Gute 10 Minuten warten. In umgekehrter Reihenfolge die rückseitigen Verbindungen an das RT5 wieder anschliessen. Alle Steckverbinder müssen fest sitzen. Zuletzt die Stromversorgung anschliessen.
29. Fahrzeug starten. Etwas Geduld bis sich das Citroen-Logo am Bildschirm zeigt. Geduld (5-10 Minuten je nach Standort und Satelliten-Verfügbarkeit) bis sich das System gefunden hat. Dem RT5 Datum und Uhrzeit neu mitteilen. Es kann notwendig sein, dass man das System neu booten muss. Beim C6 durch langes Drücken der "Dark-Taste".
30. Wenn alles korrekt und störungsfrei läuft, dann kann die Telefonkarte, der Musik USB-Stick und Bluetooth wieder eingesteckt/aktiviert werden.

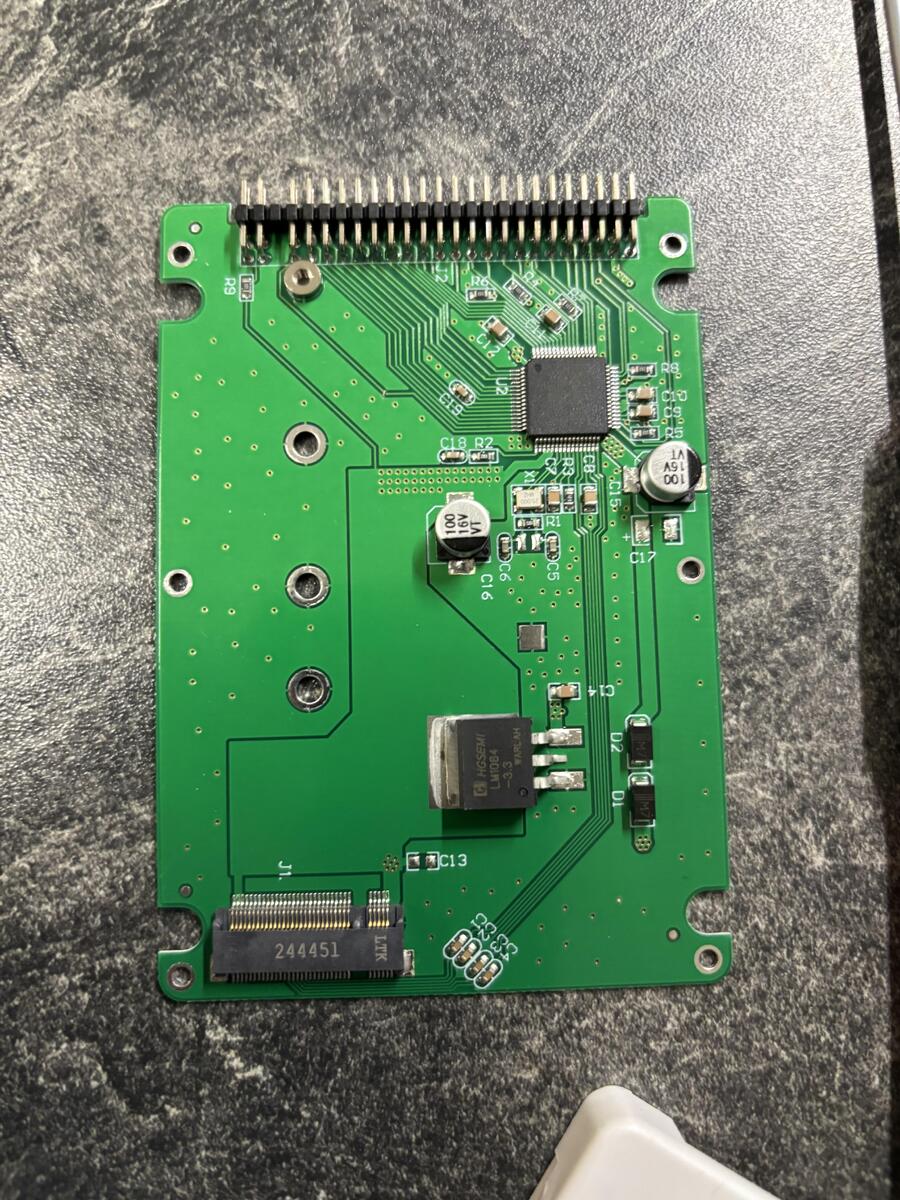

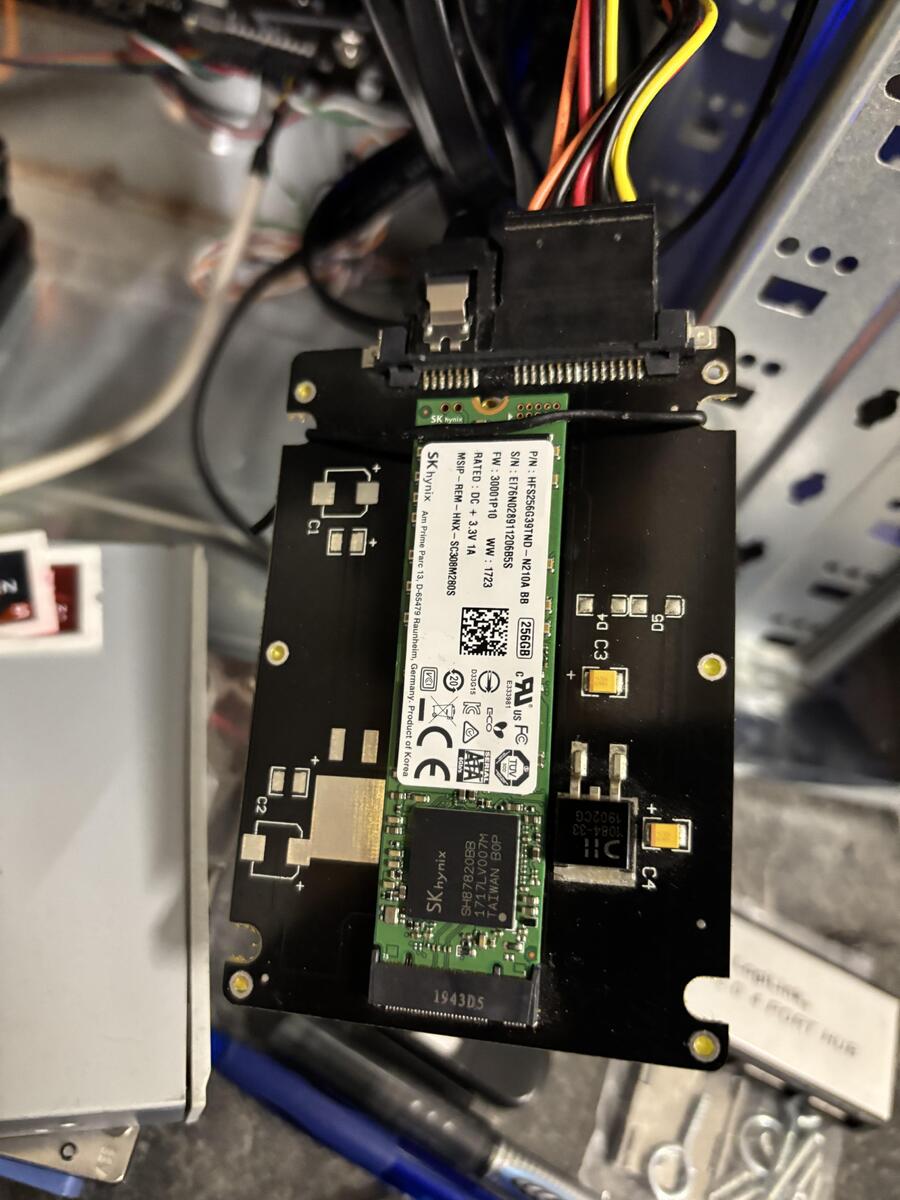

Ich habe die letzten Wochen verschiedene (Vintage-)CF-, SD-, MicroSD-, SDHC- und SDXC-Karten mit/ohne ECC/Wear-Levelling, unterschiedlichen Kapazitäten und UDMA-Modi, unterschiedliche Hersteller, im Fahrzeug getestet. Es sieht so aus, dass selbst bei Abwärtskompatibiltät der Karten, das Betriebssystem des RT5 nur den Original IDE Befehlssatz verwendet. Karten mit ECC und Wear-Levelling scheiden somit aus. Im Praxistest steigt das RT5 nach kurzer Zeit aus. SSD-Karten sind bereits im Jahr 2021 ausgeschieden. Die Original-Platte von Toshiba zeigt am USB-to-IDE Adapter an einer USB3 Schnittstelle am PC/Laptop mit dem Linux f3- read/write Test in beiden Richtungen konstant ca. 22 MB/s. Die oben beschriebene Kombination zwischen CF-to-IDE und CF-to-SDHC erbringt mit den verwendeten Komponenten dieselbe Geschwindigkeit in beide Richtungen. Das System läuft in meinem C6 fehlerfrei. Eine Aussage über einen fehlerfreien Dauereinsatz kann ich (noch) nicht machen.

Kosten für die (bei Amazon) bestellten Teile:
- USB-to-IDE Adapter: ca. 25 EUR
- Merory Compact Flash CF Karte für IDE-Festplatten, IDE-Festplatten, IDE-Festplatten, 2,5 Zoll (6,35 cm): ca. 11 EUR
- RGBS SD SDHC SDXC zu High Speed Extreme Compact Flash CF Type I UDMA Speicherkartenadapter für 16 / 32 / 64 / 128 GB: ca. 20 EUR
- SanDisk Extreme SDHC UHS-I Speicherkarte 32 GB (V30, 100 MB/s Übertragung, U3, 4K UHD Videos, wasserdicht, stoßfest, temperaturbeständig): ca. 15 EUR

Zeitaufwand: ca. 3 Stunden

Fertigungstoleranzen kann es immer geben. Garantie gibt es keine. Wer online bestellt, kann immer zurück schicken. Das Ganze geht sicher auch unter einem Windows-Betriebssystem - nur nicht mit mir.

Gutes Neues Jahr,
stefan
