Verständnisfrage Kraftstofffilter BX Benzin-Einspritzermodelle

[p*V^x=Cte]

Hallo,

heute habe ich am GTi Kugeln getauscht und dabei gleich den Kraftstofffilter erneuert. Ich war ziemlich stutzig, dass der alte Filter meines Erachtens gegen seine aufgedruckte Fließrichtung eingebaut war, und das geht mechanisch auch gar nicht anders.

Pumpe und Filter sitzen in einem Gummiblock (3), der so gestaltet ist, dass man den Filter (2) mit der Börderlung hinten it der Bördelung nach hinten einbauen muss.

Die Schlauchverbindungen sind (1) Zulauf vom Tank in die Pumpe, (2) U-Ende zum Filter, (3) weiter Richtung Motor. In diesem Fiche sind Pumpe und Filter merkwürdigerweise mit Elektro-Klemmen bzw. Bördelung nach vorn gezeichnet, was nicht funktionieren kann, da die Klemmenseite die Druckseite ist und es so nicht in den Gummiklotz passt, siehe oben.

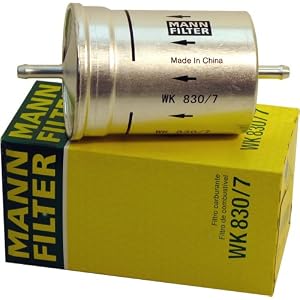

Nun sind sowohl der Filter, den ich ausgebaut habe, als auch der neue so beschriftet, dass die gebördelte Seite der Ausgang ist. Etwa so wie hier zu sehen:

Der Filter wird also falsch herum benutzt.

Wie kann das sein???

Ist das schlimm?

Bin ich auf "Billigteile" aus dem Zubehör reingefallen?

Brauche ich einen Filter aus der Spiegelwelt (bei Cit MUSS es ja immer ANDERS sein als im Rest der Automobilwelt)?

Grüße,

Martin

[IRS Belgium]

Wenn ich mir die Bilder anschaue dann stimmt doch alles?

Von Druckseite Pumpe verbindet die U-Verbindung diese mit dem Eingang des Filters und vom Ausgang Filter geht es weiter zum Motor.

Wo ist das Problem?

Die Anordnung Pumpe/Filter auf dem 2. Bild entspricht doch dem 1., Elektroseite der Pumpe an der "schmalen" Seite des Filters ..........

Bearbeitet 2. April 2011 von IRS Belgium

[p*V^x=Cte]

Man kriegt die "dicke" Seite des Filters nicht nach vorn eingebaut, weil die Öffnung im Gummiblock vorne verjüngt ist. Im Prinzip so wie die Schraubenlöcher in einer Alufelge. Das ist im 1. Fiche nicht wirklich zu erkennen. Man kann den Filter nur mit der "schmalen" Seite von hinten in den Block schieben, bis er vorn am Anschlag sitzt.

Grüße,

Martin

Bearbeitet 2. April 2011 von p*V^x=Cte

[IRS Belgium]

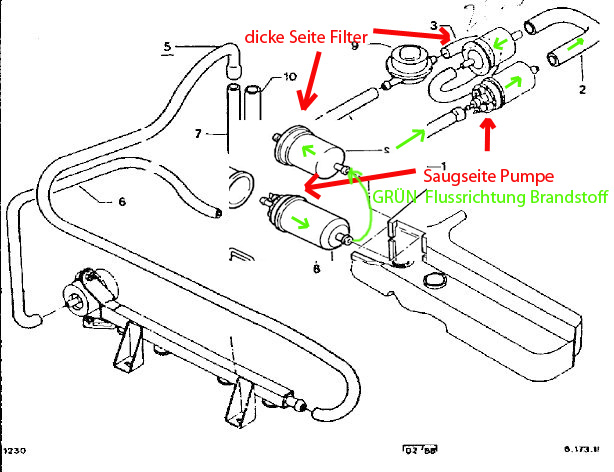

Ich habe die beiden Bilder komniniert, Bild 1 gedreht und Dir überall die Flussrichtung eingezeichnet, vielleicht wird es so deutlicher dass da nichts verkehrt ist.

[p*V^x=Cte]

Harald, deine Mühe in allen Ehren, aber so herum wie von dir skizziert kann man es nicht zusammen bauen. Zumal dann die Benzinpumpe falsch herum angeschlossen wäre.

Ich sage es noch einmal: Die Orientierung des Filters und der Pumpe ist im 1. Fiche genau entsprechend, im 2. um 180° Grad gedreht gegenüber der Situation an meinem BX 19 GTi. Beide Fiches zeigen die Teile aus der selben Perspektive, nämlich so, als würde man auf der Fahrerseite vor dem Wagen stehen. (Das Hitzeschutzblech Nr. 4 im ersten Fiche soll vor der Hitze des Zwischenschalldämpfers schützen.) Daraus schließe ich, das das 2. Fiche einen Fehler enthält.

Gestatte bitte die Frage: Gehst du nur nach den Fiches oder hast diese Arbeit schon einmal selbst gemacht, bzw. die Teile in Natura genau betrachtet?

Falls zur Klärung erforderlich, mache ich gern Fotos von der Situation an meinem BX 19 GTi.

Grüße,

Martin

[IRS Belgium]

Da ich kein passendes Vorbild in Natura habe und auch den Haynes noch nicht zu Rate gezogen habe, bin ich von den Fichen hier oben ausgegangen.

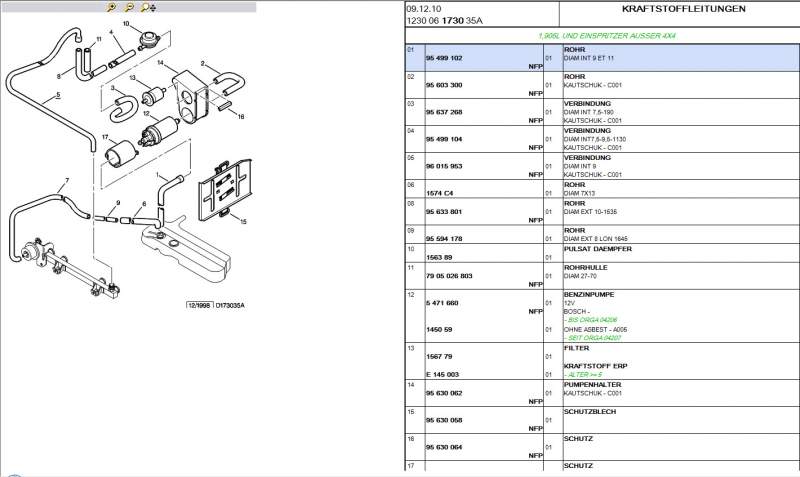

Service Citroën bietet mir folgende Fiche für den BX 19 GTi ohne 4x4

Und demnach wären Pumpe und Filter von vorne in den Gummiblock einzuführen.
