Weiß einer von Euch was das für 'ne Diode ist - oder wo man einen Lampen-Einbaudimmer bekommt?

[jott_beh]

An Pfingsten kommt man ja endlich mal zu 'was... auch wenn es nicht automobiler Natur ist. Problem: Wandlampe, toll zum Lesen im Bett, gibt den Geist auf. Kaputt ist der im Wandsockel eingebaute Dimmer. Inzwischen weiß ich dass der in China hergestellt wird und habe sogar Webseiten gefunden wo man ihn im Großhandel kaufen kann, so ab 1000 Stück aufwärts... also stattdessen mal auseinandergenommen, die Bauteile so gut es geht durchgemessen und ziemlich klar herausgefunden, dass ein Triac und eine Diode defekt sind. Nun ist der Triac ganz wunderbar beschriftet, anders die Diode, an deren Gehäuse dummerweise auch noch ein Eckchen fehlt und damit ein Teil der Beschriftung. Seltsamerweise ist die Diode auf der Platine als doppelte, einander entgegengesetzte Diode eingezeichnet. Vielleicht ein vereinfachtes Symbol für eine Suppressordiode?? Was ich von der Beschriftung noch erkennen kann:

5

E..0

(die .. stehen für die Lücke)

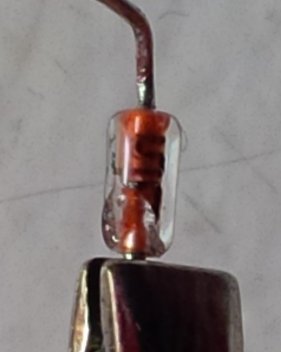

Die Diode:

Das Symbol auf der Schaltung:

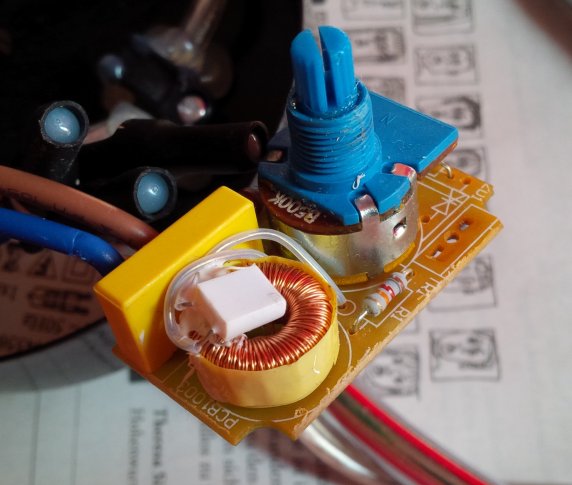

Das ist der Dimmer, Typ "LD610", Bild ohne Gehäuse:

Der Poti hat eine Schraubbefestigung mit 8mm, die Poti-Achse hat 6mm.

Die gesamte Leuchte gibt es leider nicht mehr zu kaufen.Etwas vergleichbares finde ich nicht, außerdem haben wir die paarweise über'm Bett und gleich zwei neue Leuchten wegen ein paar defekten elektronischen Bauteilen möchte ich eigentlich nicht kaufen.

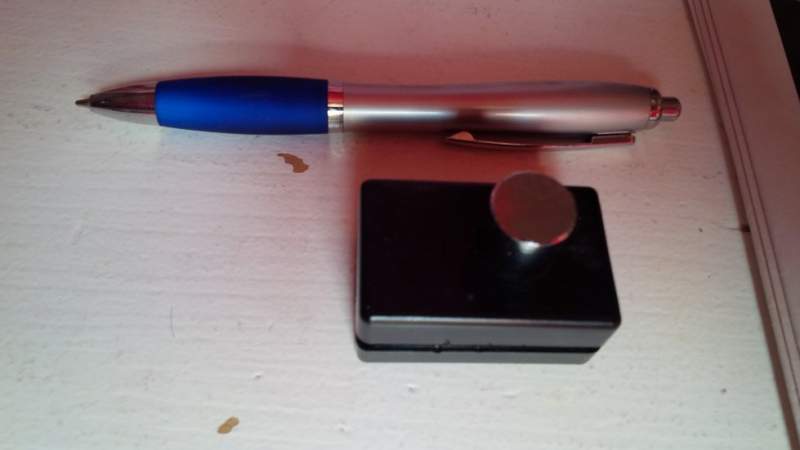

So sieht das Gehäuse des DImmers aus (das sitzt dann im Wandsockel der Leuchte):

Das Gehäuse misst 5 mal 3 mal 2 cm. (LxBxH). In Länge und Breite ist im Sockel noch gut 1,5cm mehr Platz, in der Höhe nur wenige mm. Im Sockel wird der Dimmer von der Mutter um die Poti-Achse befestigt.

Wenn jemand sagen kann, wo man einen solchen Dimmer für den Einbau in die Leuchte bekommt, wäre mir das auch lieb! Die Leuchte hat max. 40 Watt (220V). Ich weiß es leider nicht, weil ich sonst keine einzige Leuchte mit integriertem Dimmer habe, aber ich könnte mir vorstellen, dass solche DImmer auch in diesen Deckenflutern mit Drehknöpfchen verwendet werden.

Würde mich freuen, wenn hier einer zu Plan A oder Plan B einen Tipp hat!

Grüße,

Bearbeitet 9. Juni 2014 von jott_beh

[MatthiasM]

Nee, das ist ein Diac, also eine bidirektionale Zenerdiode. (darum auch die Bezeichnung ZD!)

http://de.wikipedia.org/wiki/Phasenanschnittsteuerung

Leider kann ich dir keinen gaengigen Wert sagen, aber ich wuerde es mal mit 30V versuchen.

Google doch mal nach ein paar Schaltungen fuer eine PAS. Du hast doch auch noch eine zweite Lampe !

Bekommst du nicht eine normale Pasenanschnitssteuerung fuer die Lichtdose da unter? Die sind im Elektrofachhandel billig zu haben.

Ansonten tut es jede die fuer den Bereich 40W geeiget ist.

Noch'n Edit: Bei Tante Google "Diac e.." = ER900 : 32V . Lag ich doch nicht weit daneben, wenn es eine ER900 ist.

Bearbeitet 9. Juni 2014 von MatthiasM

[jott_beh]

Nee, das ist ein Diac, also eine bidirektionale Zenerdiode. (darum auch die Bezeichnung ZD!)http://de.wikipedia.org/wiki/PhasenanschnittsteuerungLeider kann ich dir keinen gaengigen Wert sagen, aber ich wuerde es mal mit 30V versuchen.Google doch mal nach ein paar Schaltungen fuer eine PAS. Du hast doch auch noch eine zweite Lampe !Bekommst du nicht eine normale Pasenanschnitssteuerung fuer die Lichtdose da unter? Die sind im Elektrofachhandel billig zu haben.Ansonten tut es jede die fuer den Bereich 40W geeiget ist.Noch'n Edit: Bei Tante Google "Diac e.." = ER900 : 32V . Lag ich doch nicht weit daneben, wenn es eine ER900 ist.

Hallo Matthias,vielen vielen Dank - klasse, zu wie vielen Themen man hier im Forum so gut wie immer jemanden findet, der was weiß und hilft!

PAS, die in den Wandsockel der Lampe passen, habe ich leider bisher nicht gefunden, sonst hätte ich es mir damit einfacher machen können. Es ist halt nicht viel mehr Platz als die Maße der kaputten PAS (5*2*1 cm).

Aber Deine Recherche war schonmal super und auf die Idee, mal auf die Diode der zweiten Lampe einen Blick zu werfen war ich gar nicht gekommen. In der ersten Lampe war die Diode nämlich mit der Beschriftung nach unten eingelötet. Aber in der intakten Lampe konnte ich es lesen:D

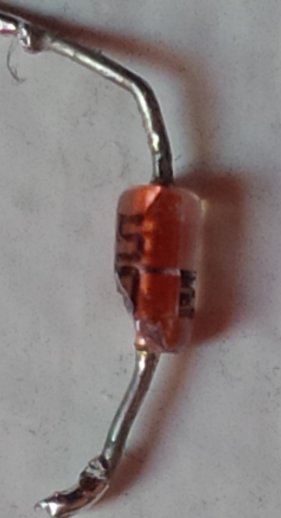

DB3

ST

Wenn man das auf den Kopf stellt, ist klar, wie ich auf

5

E..0

kam.

Nette Pointe dabei ist, dass ich bei der Suche nach Bezugsquellen darauf stoße, dass ER900 und DB3 identisch oder wertegleich sind. Sucht mal bei Reichelt nach DB3 und ER 900...

Den Diac bekomme ich problemlos. Allerdings habe ich Probleme, den Triac zu finden - bisher nur in China-Shops. Das dauert aber immer so lange... bei Reichelt, Conrad und ebay-D finde ich nur andere Verwandte von "meinem" Triac (BT134/600E).

Reichelt z.B. hat lauter BT137, 138, ... oder falsche Bauform (SMD kann ich nicht gebrauchen).

Weißt Du oder weiß jemand, welche BTxyz ich alternativ nehmen kann, solange die Beinchen passen? Oder wäre es wichtig, genau den selben Typ zu kaufen?

So langsam rückt das funktionierende Bett-Leselicht wieder näher...

Schönes WE,

Bearbeitet 14. Juni 2014 von jott_beh

[MatthiasM]

China und Japantransistoren, kein Problem:

http://www.heho-elektronik.de (direktlink geht nicht aber die haben einen :

BT134-600 600V 4A TO126 PH/JL RoHS 0,28 € (inkl. MwSt)

oder hier gibt es auch fast alles, allerdings nur fuer Gewerbetreibende:

http://de.rs-online.com/web/c/halbleiter/diskrete-bauteile/triac-thyristortrioden/?searchTerm=bt134&h=s&redirect-relevancy-data=636F3D3226696E3D4931384E4B6E6F776E41734D504E266C753D6465266D6D3D6D61746368616C6C7061727469616C26706D3D5E5B5C707B4C7D5C707B4E647D2D2C2F255C2E5D2B2426706F3D313326736E3D592673743D4D414E5F504152545F4E554D4245522677633D424F5448267573743D627431333426

(wenn es nur ein TempLink ist: www.rs-online.com, ich hatte da frueher auch ein privates Konto, weiss also nicht wie ernst das ist, mit dem Gewerbetreiben )

Ansonsten kannst Du eigendlich fast jeden andern Triac nehmen der ausreichend Spannung und Strom vertraegt und dessen Beinchen die richtige Reihenfolge haben. Der notwendige Gatestrom zum Zuenden ist auch noch eine relevante Groesse!

Gruss und viel Erfolg

Matthias

Sehe gerade das beim BT134-600E der Triggerstrom nur 25mA ist, im Gegensatz zum Normaltyp mit 70mA. Das schliesst den Normaltyp von heho aus!

Bearbeitet 14. Juni 2014 von MatthiasM

[jott_beh]

China und Japantransistoren, kein Problem:

http://www.heho-elektronik.de (direktlink geht nicht aber die haben einen :

BT134-600 600V 4A TO126 PH/JL RoHS 0,28 € (inkl. MwSt)

oder hier gibt es auch fast alles, allerdings nur fuer Gewerbetreibende:

http://de.rs-online.com/web/c/halbleiter/diskrete-bauteile/triac-thyristortrioden/?searchTerm=bt134&h=s&redirect-relevancy-data=636F3D3226696E3D4931384E4B6E6F776E41734D504E266C753D6465266D6D3D6D61746368616C6C7061727469616C26706D3D5E5B5C707B4C7D5C707B4E647D2D2C2F255C2E5D2B2426706F3D313326736E3D592673743D4D414E5F504152545F4E554D4245522677633D424F5448267573743D627431333426

(wenn es nur ein TempLink ist: www.rs-online.com, ich hatte da frueher auch ein privates Konto, weiss also nicht wie ernst das ist, mit dem Gewerbetreiben )

Ansonsten kannst Du eigendlich fast jeden andern Triac nehmen der ausreichend Spannung und Strom vertraegt und dessen Beinchen die richtige Reihenfolge haben. Der notwendige Gatestrom zum Zuenden ist auch noch eine relevante Groesse!

Gruss und viel Erfolg

Matthias

Sehe gerade das beim BT134-600E der Triggerstrom nur 25mA ist, im Gegensatz zum Normaltyp mit 70mA. Das schliesst den Normaltyp von heho aus!

Super! Bei HeHo haben sie beide, sowohl den DB3 als auch den BT134/600E, also den 25mA-Triggerstrom-Typ.

Juhu, und danke nochmal!

[MatthiasM]

Super! Bei HeHo haben sie beide, ....

Ist auch ein total "knuffiger" Laden. Gibt es schon ewig. Vor 25 Jahren war das eine der wenigen Quellen fuer nichtamerikanische Halbleiter.

Ist ein Familienbetrieb.
